Bosch MEVD17.8.4 TC1797 (BMW)

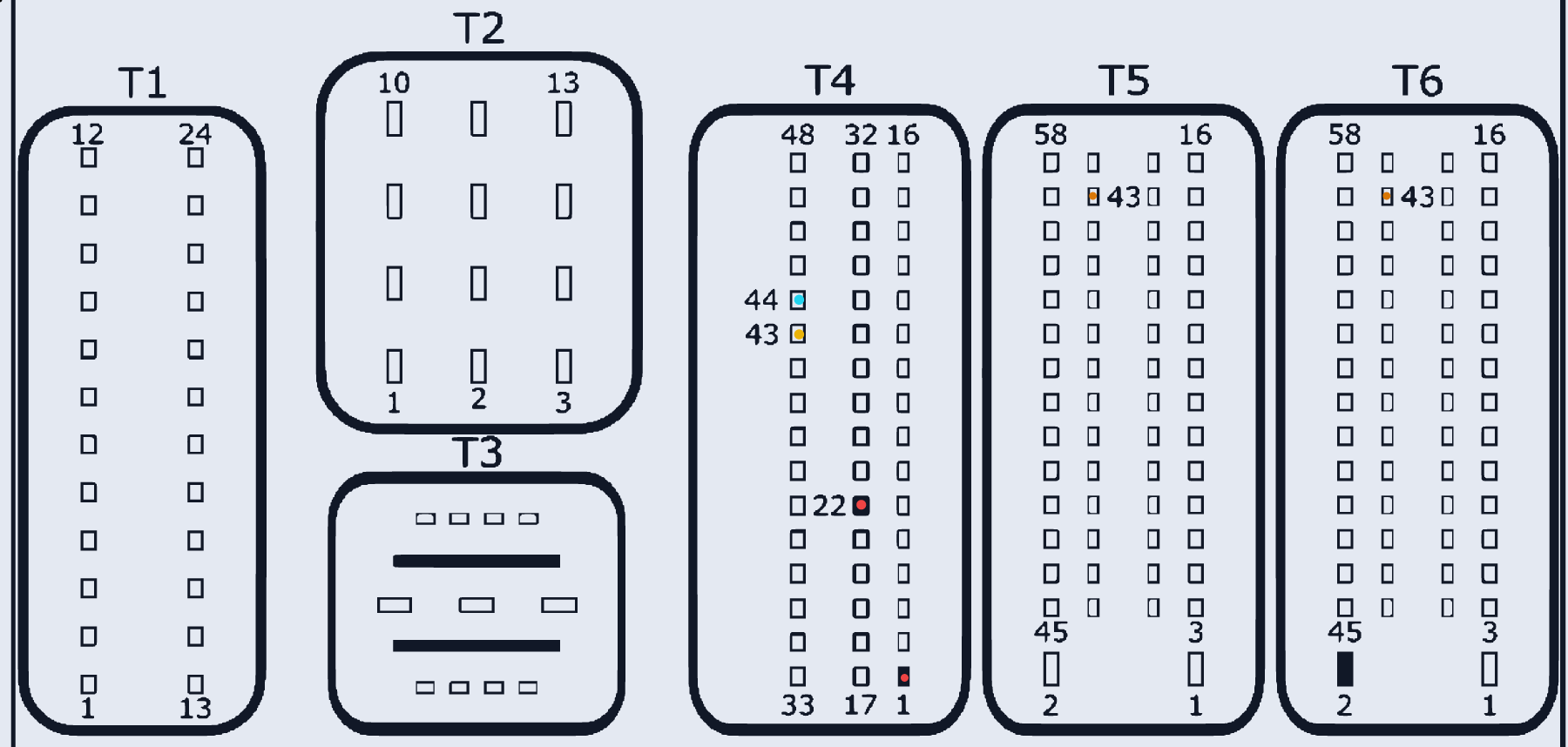

MEVD17_8_4_TC1797 · MCU TC1797 · разъём T1-T6
Ставился на: BMW
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T4:1, T4:22 | |
| GND (масса) | T6:2 | |
| CAN-Low | T4:44 | |
| CAN-High | T4:43 | |
| GPT (общий/generic) | T5:43, T6:43 |
