Bosch MEV(D)17.4.2 TC1767 (PSA)

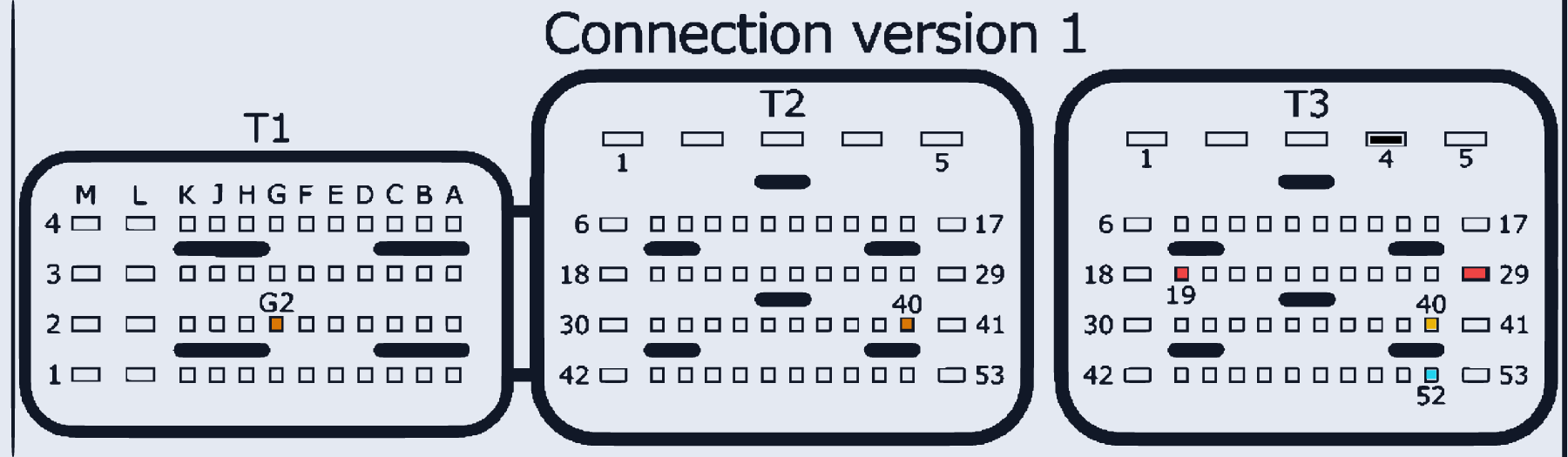

MEVD17_4_2_TC1767 · MCU TC1767 · разъём T1/T2/T3
Ставился на: Citroen · Peugeot
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T3:19, T3:29 | |
| GND (масса) | T3:4 | |
| CAN-Low | T3:52 | |
| CAN-High | T3:40 | |
| GPT (общий/generic) | T2:40, T1:G2 | Connection version 1. Version 2 (тот же физический разъём): GPT на T1:H2, T1:G2 |
