Bosch MEVD17.2.G TC1797 (BMW)

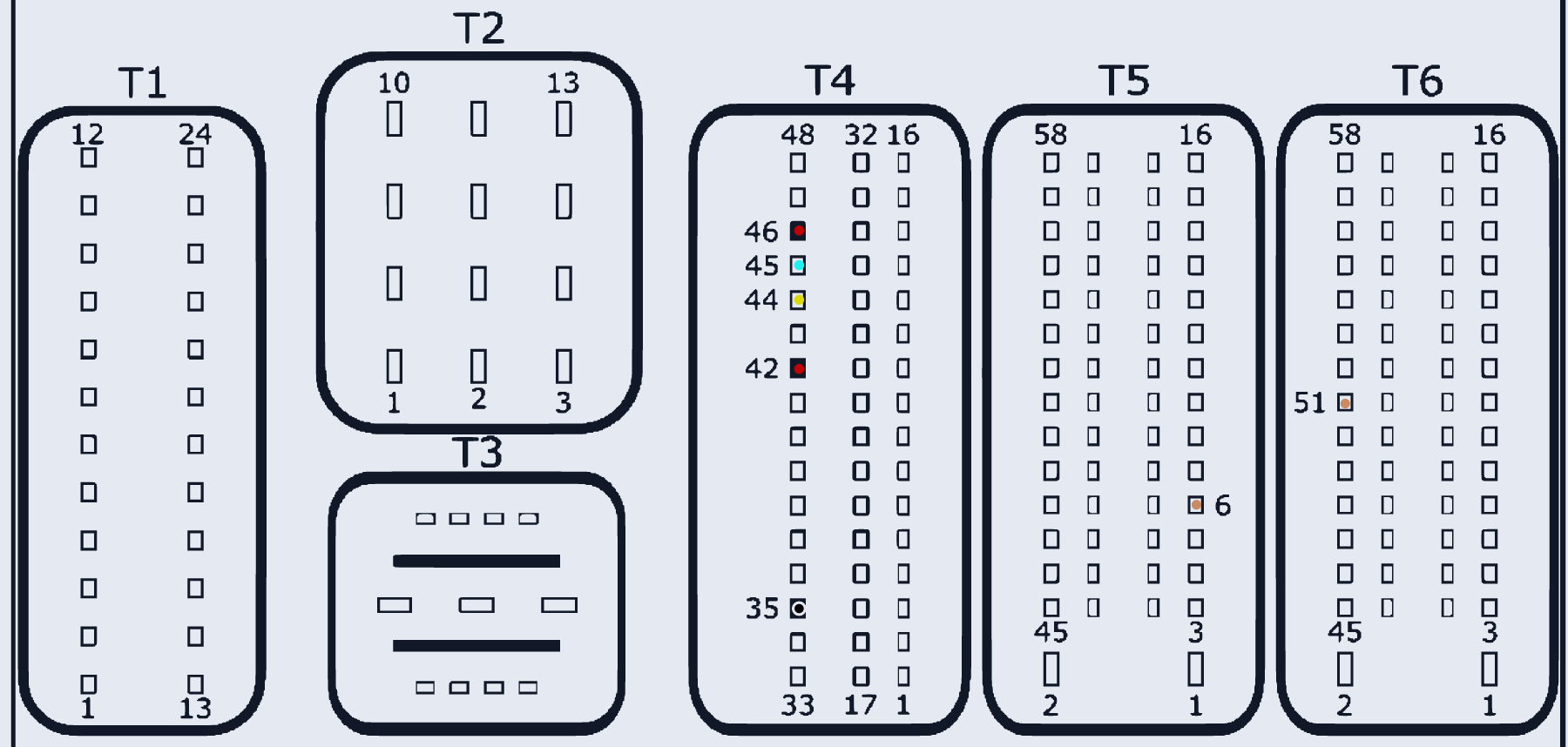

MEVD17_2_G_TC1797 · MCU TC1797 · разъём T1-T6
Ставился на: BMW
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T4:42, T4:46 | |
| GND (масса) | T4:35 | |
| CAN-Low | T4:45 | |
| CAN-High | T4:44 | |
| GPT (общий/generic) | T6:51, T5:6 |
Подключали этот блок по этой схеме?
Если всё сошлось — подтвердите. Когда схему подтвердят 3 человека и не будет сообщений об ошибке, она получит отметку «Проверено». Голосуют зарегистрированные пользователи с подтверждённой почтой.
