Bosch MEVD17.2.8/MEVD17.2.9 TC1797 (BMW)

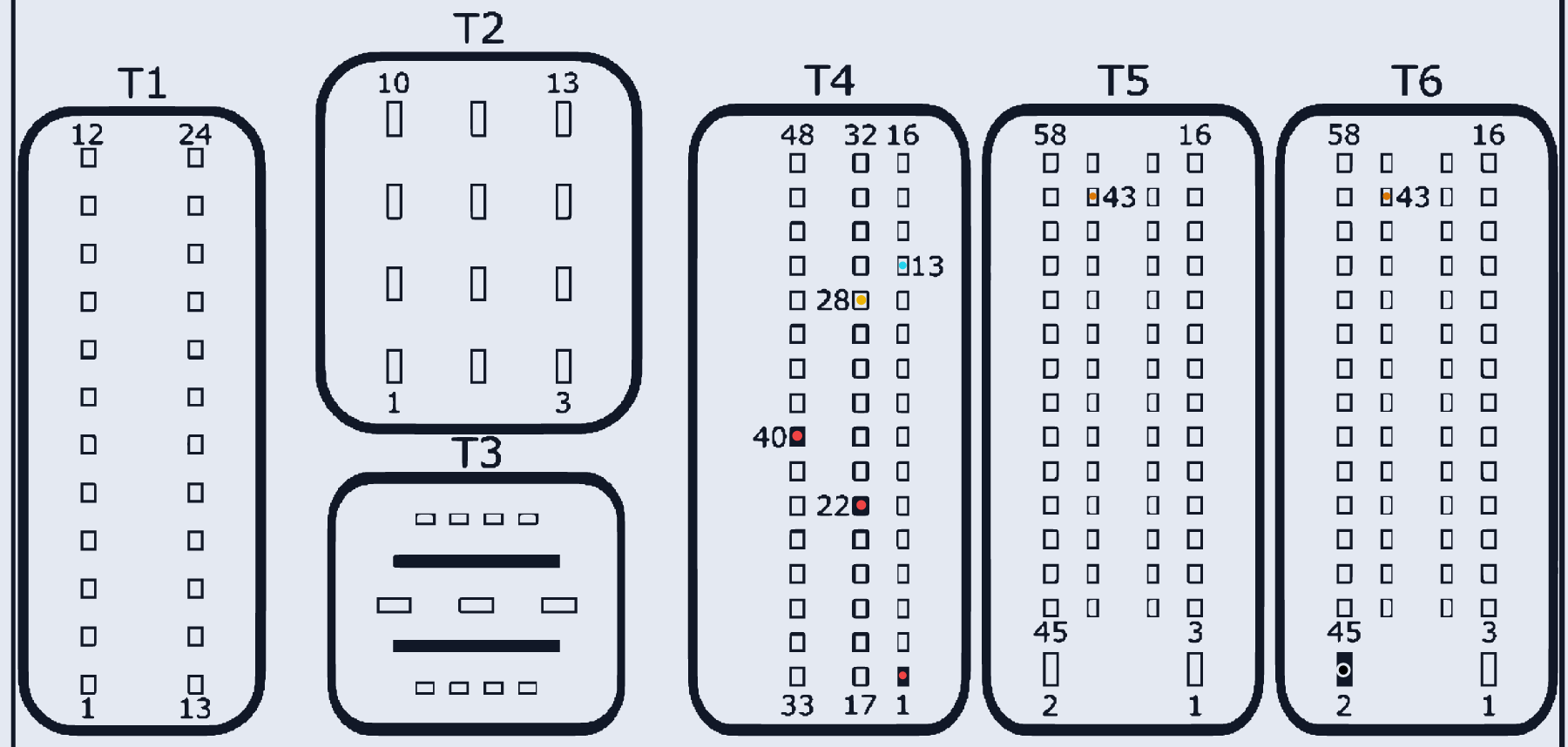

MEVD17_2_8_17_2_9_TC1797 · MCU TC1797 · разъём T1-T6
Ставился на: BMW
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T4:40, T4:22, T4:1 | |
| GND (масса) | T6:2 | |
| CAN-Low | T4:13 | |
| CAN-High | T4:28 | |
| GPT (общий/generic) | T6:43, T5:43 |
Подключали этот блок по этой схеме?
Если всё сошлось — подтвердите. Когда схему подтвердят 3 человека и не будет сообщений об ошибке, она получит отметку «Проверено». Голосуют зарегистрированные пользователи с подтверждённой почтой.
