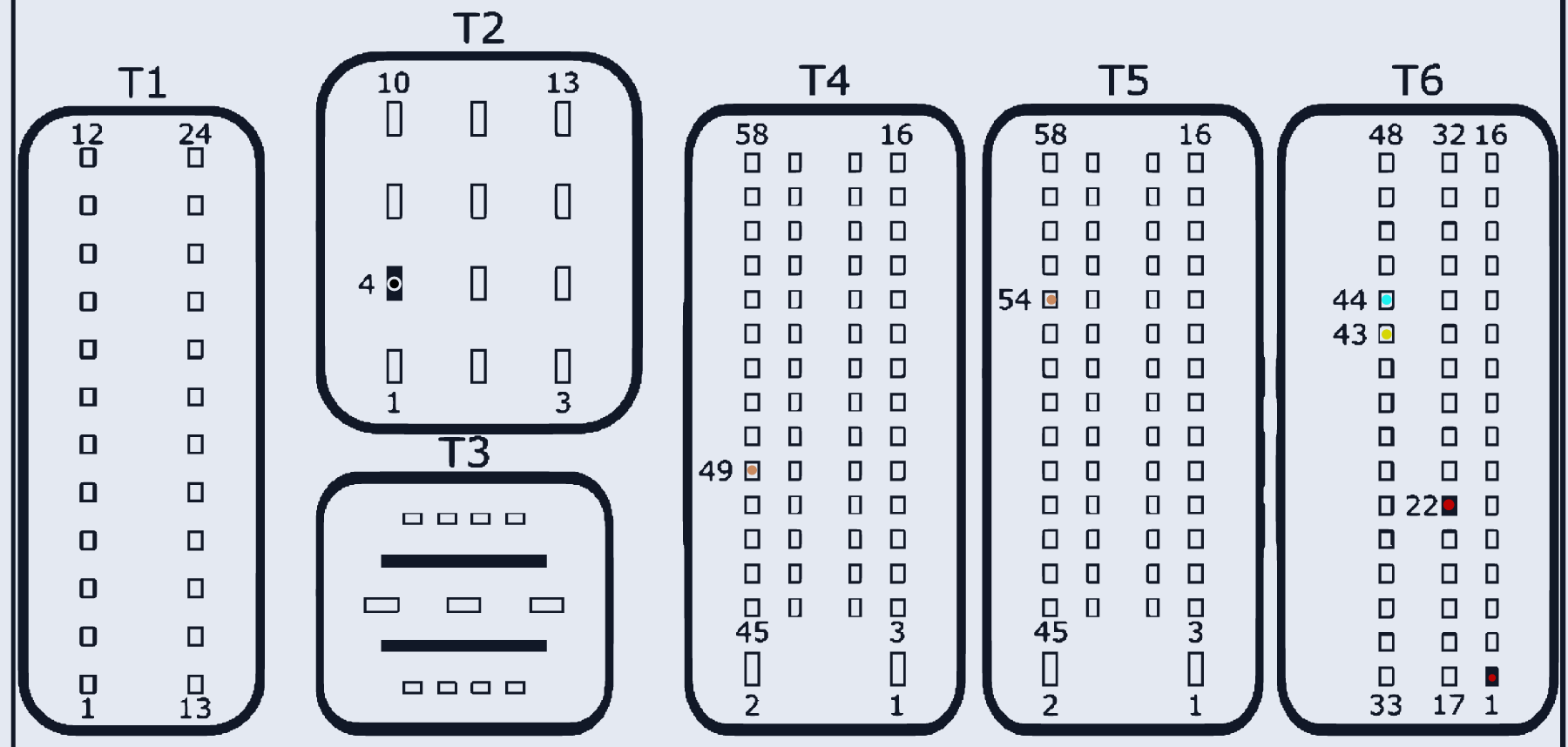

Bosch MEVD17.2.3 TC1793 (BMW)
MEVD17_2_3_TC1793 · MCU TC1793 · разъём T1-T6
Ставился на: BMW
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T6:22, T6:1 | |
| GND (масса) | T2:4 | |
| CAN-Low | T6:44 | |
| CAN-High | T6:43 | |
| GPT (общий/generic) | T5:54, T4:49 |
Подключали этот блок по этой схеме?
Если всё сошлось — подтвердите. Когда схему подтвердят 3 человека и не будет сообщений об ошибке, она получит отметку «Проверено». Голосуют зарегистрированные пользователи с подтверждённой почтой.
