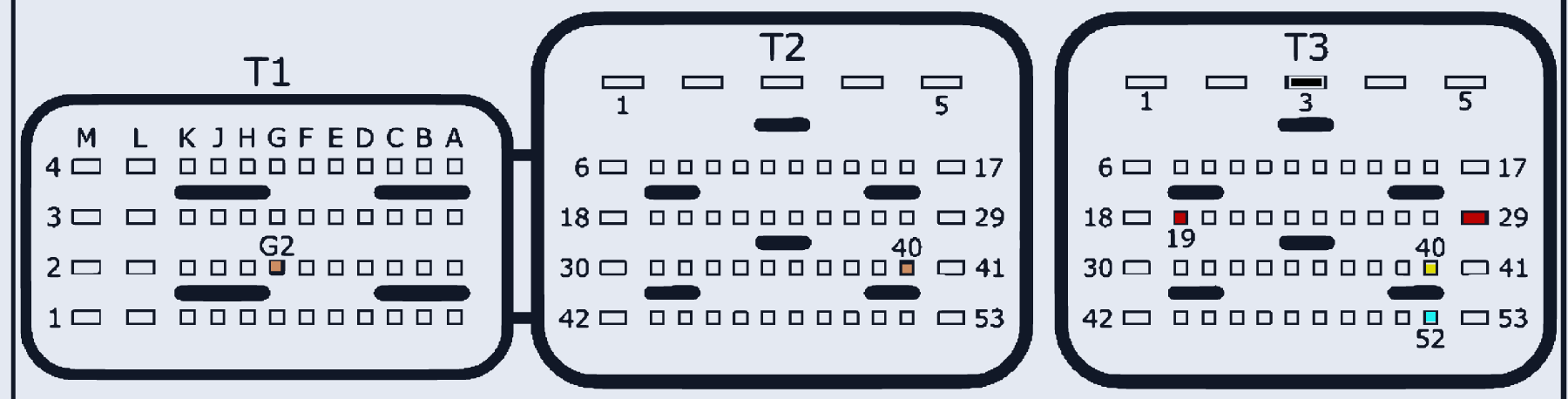

Bosch MEVD17.2.2 TC1797 (MINI)
MEVD17_2_2_TC1797 · MCU TC1797 · разъём T1/T2/T3
Ставился на: Mini
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T3:19, T3:29 | |
| GND (масса) | T3:3 | |
| CAN-Low | T3:52 | |
| CAN-High | T3:40 | |
| GPT (общий/generic) | T2:40, T1:G2 |
