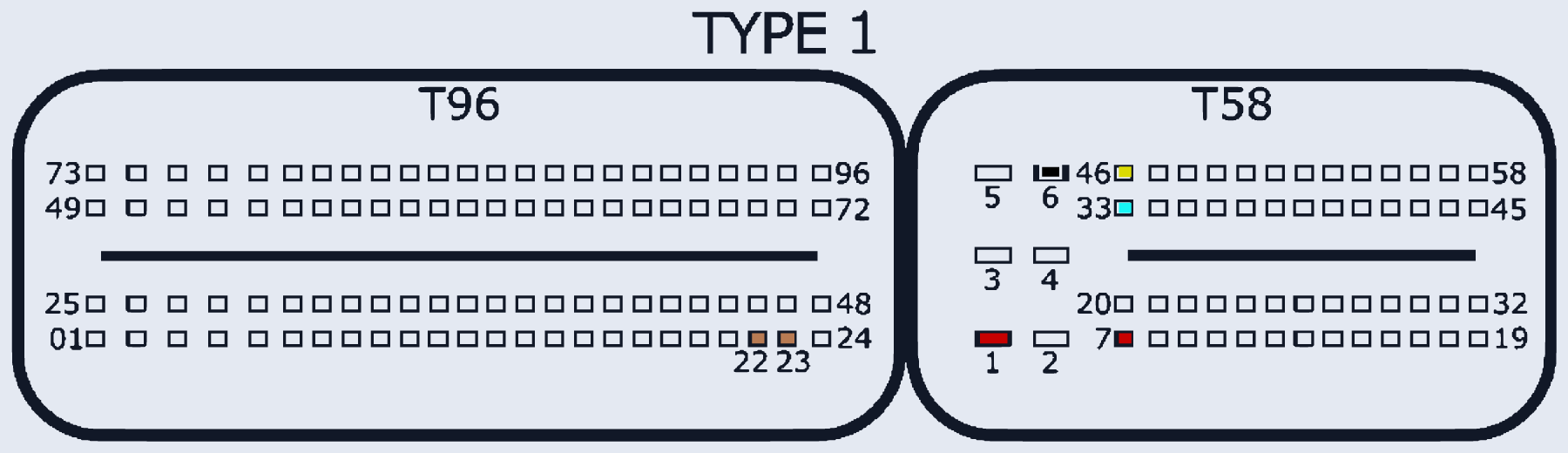

Bosch MEV17.2 TC1796 (BMW, Type 1)
MEV17_2_TC1796_TYPE1 · MCU TC1796 · разъём T96/T58
Ставился на: BMW
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T58:1, T58:7 | |
| GND (масса) | T58:6 | |
| CAN-Low | T58:33 | |
| CAN-High | T58:46 | |
| GPT (общий/generic) | T96:22, T96:23 |
