Bosch MEV17.2.2 TC1767 (BMW)

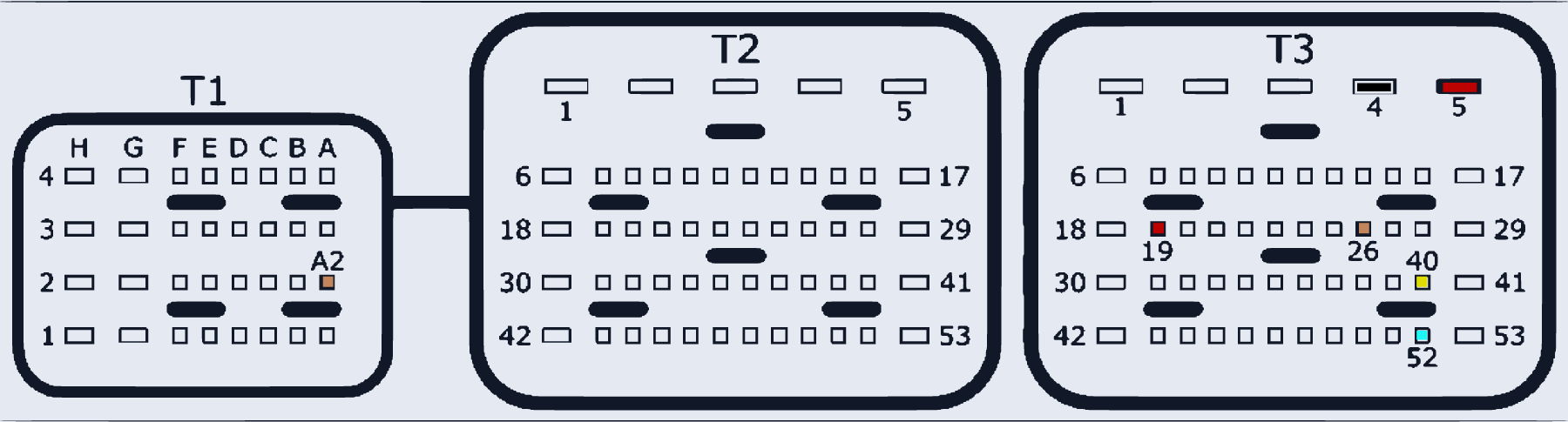

MEV17_2_2_TC1767 · MCU TC1767 · разъём T1/T2/T3
Ставился на: BMW
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T3:5, T3:19 | |
| GND (масса) | T3:4 | |
| CAN-Low | T3:52 | |
| CAN-High | T3:40 | |
| GPT (общий/generic) | T1:A2, T3:26 |
