Bosch MEG17.9.8 TC1767 (Kia/Hyundai)

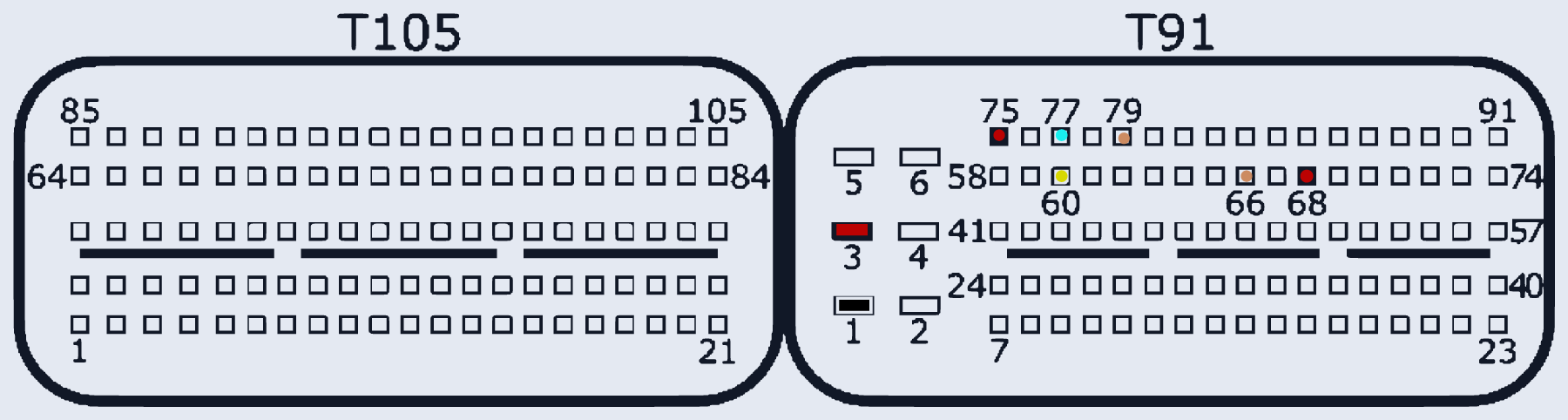

MEG17_9_8_TC1767 · MCU TC1767 · разъём T105/T91
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T91:3, T91:68, T91:75 | |
| GND (масса) | T91:1 | |
| CAN-Low | T91:77 | Требуется включить "Уменьшить скорость обменов" (Reduced transfer rate) в настройках программы прошивки |
| CAN-High | T91:60 | Требуется включить "Уменьшить скорость обменов" (Reduced transfer rate) в настройках программы прошивки |
| GPT (общий/generic) | T91:66, T91:79 |
Подключали этот блок по этой схеме?
Если всё сошлось — подтвердите. Когда схему подтвердят 3 человека и не будет сообщений об ошибке, она получит отметку «Проверено». Голосуют зарегистрированные пользователи с подтверждённой почтой.
