Bosch MEG17.9.2 TC1767 (Kia/Hyundai)

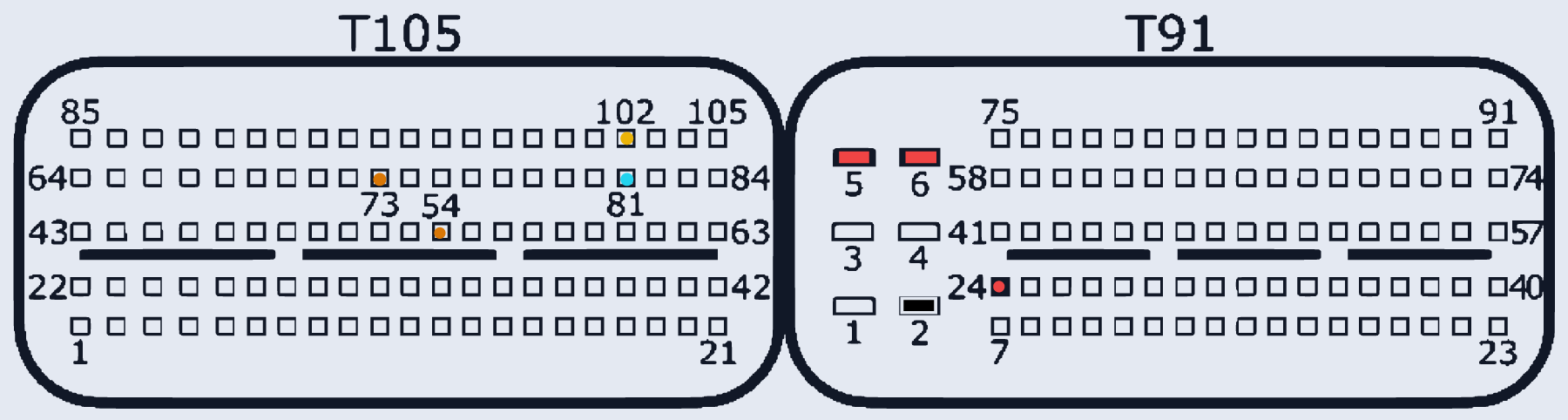

MEG17_9_2_TC1767 · MCU TC1767 · разъём T105/T91
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T91:5, T91:6, T91:24 | |
| GND (масса) | T91:2 | |
| CAN-Low | T105:81 | |
| CAN-High | T105:102 | |
| GPT (общий/generic) | T105:54, T105:73 |
