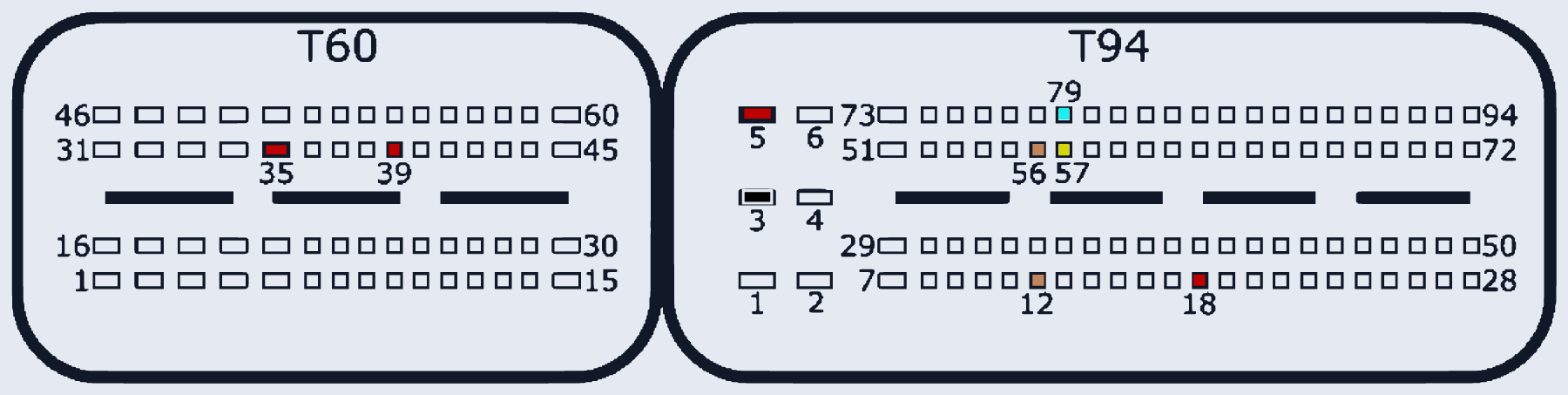

Bosch MEG17.9.22.1 TC1724 (Kia/Hyundai)
MEG17_9_22_1_TC1724 · MCU TC1724 · разъём T60/T94
Ставился на: Hyundai: i20 · Kia
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T60:35, T60:39, T94:5, T94:18 | |
| GND (масса) | T94:3 | |
| CAN-Low | T94:79 | |
| CAN-High | T94:57 | |
| GPT (общий/generic) | T94:12, T94:56 |
