Bosch MEG17.9.21 TC1724 (Kia/Hyundai)
MEG17_9_21_TC1724 · MCU TC1724 · разъём T60/T94
Ставился на: Hyundai: Accent, Solaris · Kia: Cerato, Rio
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T60:45, T60:48, T94:6, T94:74 | |
| GND (масса) | T94:2 | |
| CAN-Low | T94:82 | Требуется включить "Уменьшить скорость обменов" (Reduced transfer rate) в настройках программы прошивки |
| CAN-High | T94:60 | Требуется включить "Уменьшить скорость обменов" (Reduced transfer rate) в настройках программы прошивки |

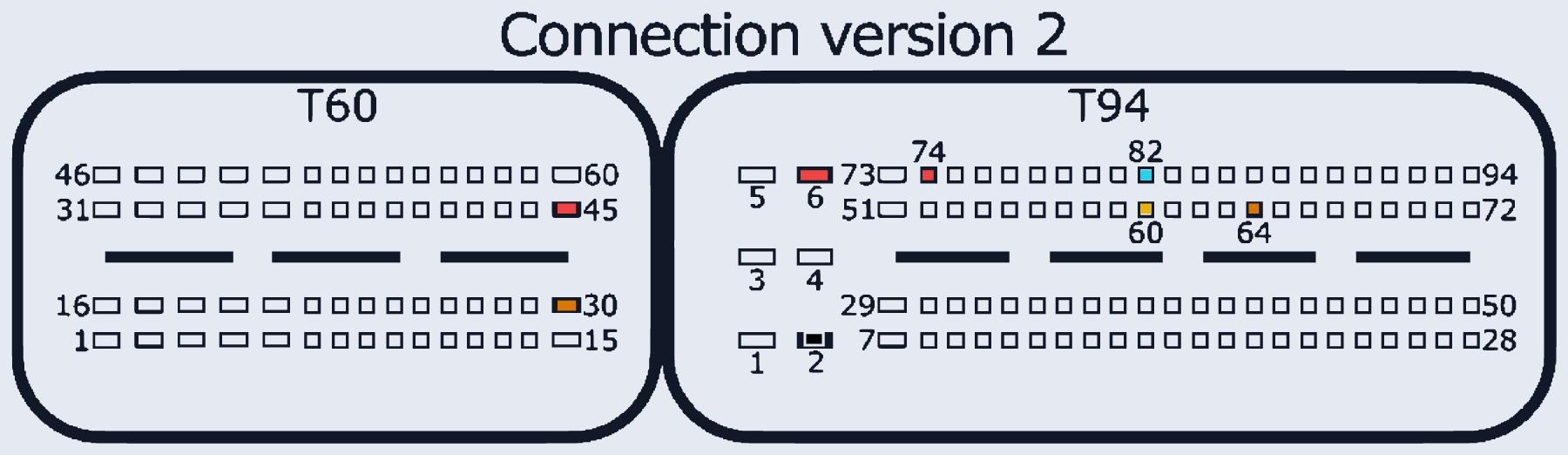

| GPT (общий/generic) | T60:30, T94:63 | Connection version 1 (картинка). Version 2: GPT=T60:30,T94:64. Version 3: +12V=T60:45,T94:5,74 GND=T94:1 GPT=T94:63,64 — тот же физический разъём во всех 3 версиях |
