MEG17.9.21 TC1724

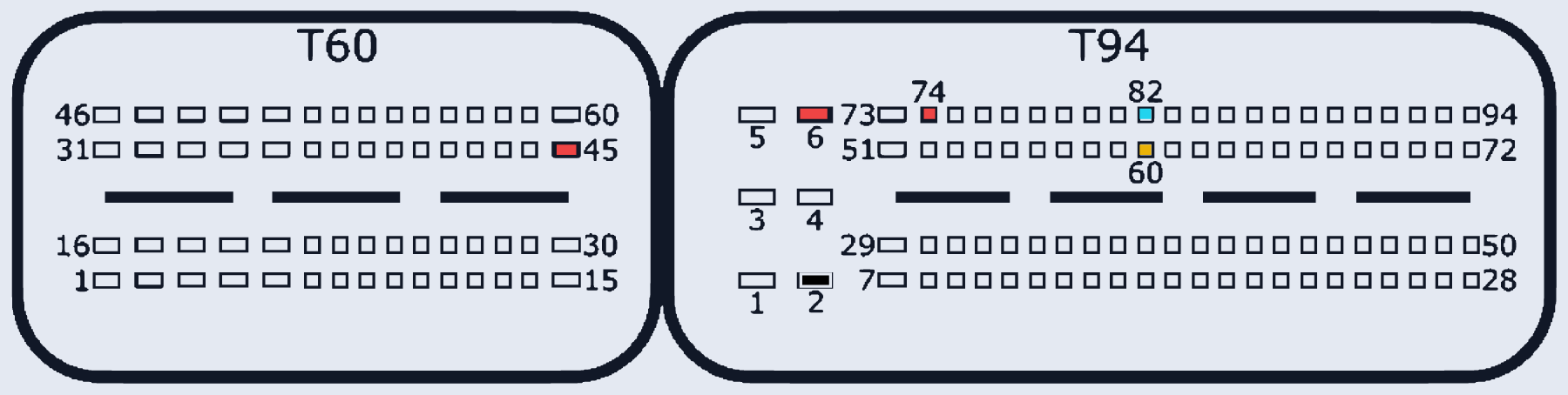

MEG17.9.21_TC1724 · разъём T94
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T60:45, T94:6, T94:74 | |
| GND (масса) | T94:2 | |
| CAN-Low | T94:82 | |
| CAN-High | T94:60 |
