Bosch MED/MEV17.4 TC1766 (PSA)
MED_MEV17_4_TC1766 · MCU TC1766 · разъём T1/T2/T3
Ставился на: Citroen · Peugeot

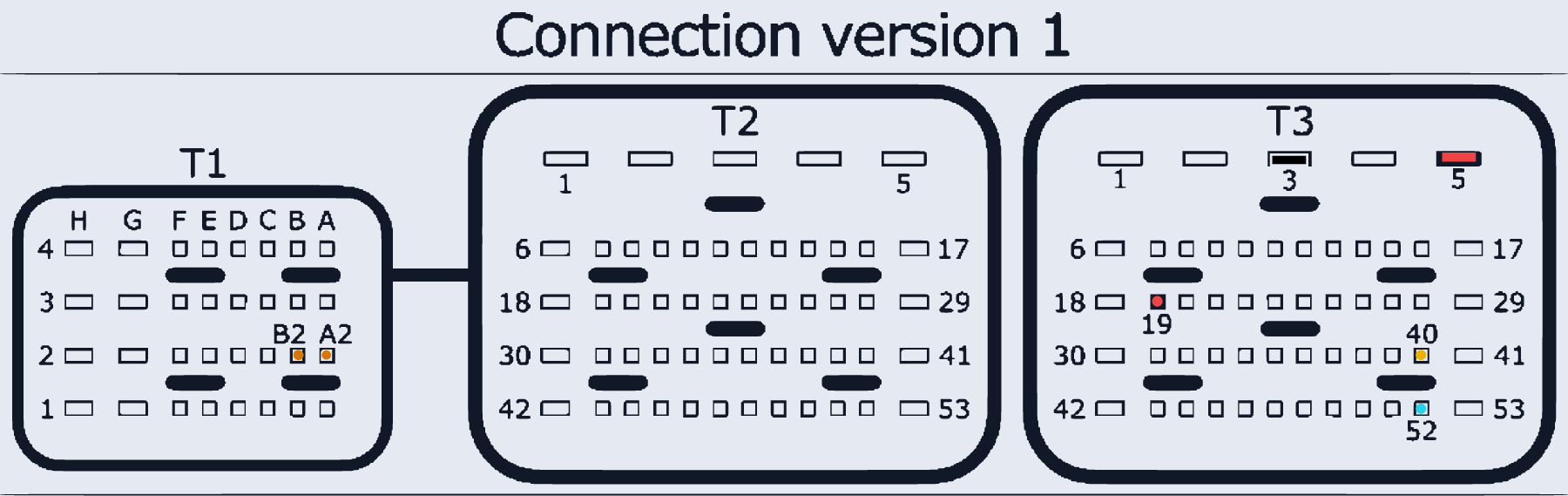

| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T3:5, T3:19 | |
| GND (масса) | T3:3 | |
| CAN-Low | T3:52 | |
| CAN-High | T3:40 | |
| GPT (вариант 1) | T1:A2, T1:B2 | вариант подключения 1 |
| GPT (вариант 2) | T1:A2, T1:D2 | вариант подключения 2 |
| GPT (вариант 3) | T1:A2, T3:26 | вариант подключения 3 |
