Bosch MEDG17.9.8 TC1767 (Kia/Hyundai)
MEDG17_9_8_TC1767 · MCU TC1767 · разъём T105/T91

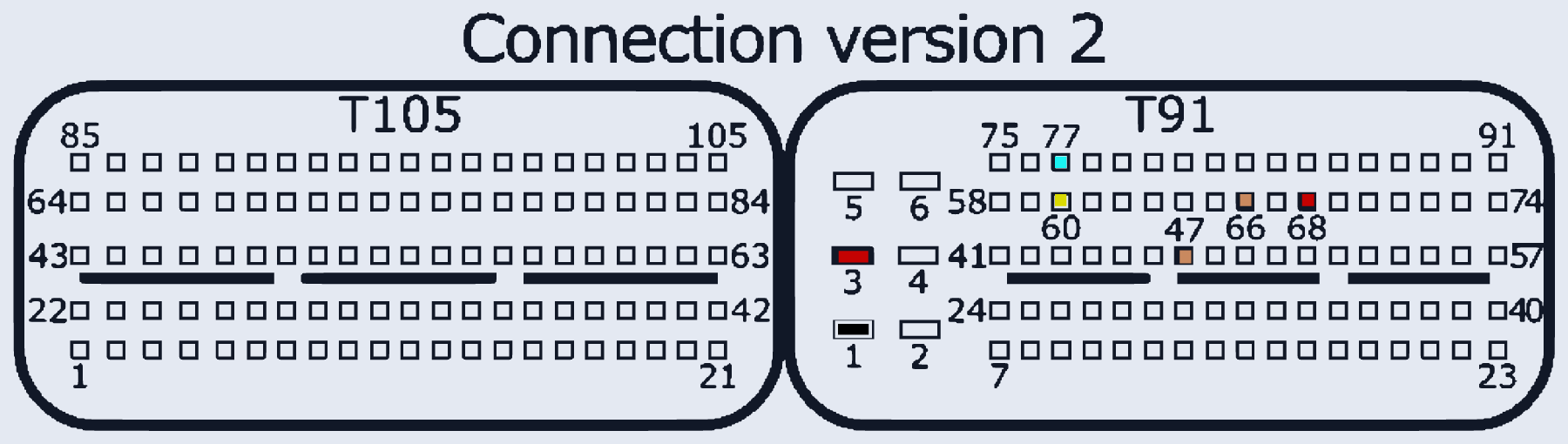

| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T91:3, T91:68 | |
| GND (масса) | T91:1 | |
| CAN-Low | T91:77 | Требуется включить "Уменьшить скорость обменов" (Reduced transfer rate) в настройках программы прошивки |
| CAN-High | T91:60 | Требуется включить "Уменьшить скорость обменов" (Reduced transfer rate) в настройках программы прошивки |
| GPT (общий/generic) | T91:66, T91:79 | Connection version 1 (картинка). Version 2: GPT=T91:66,47. Version 3: GPT=T91:66,64 — тот же физический разъём во всех 3 версиях |
