Bosch MEDG17.0 TC1797 (Ford)

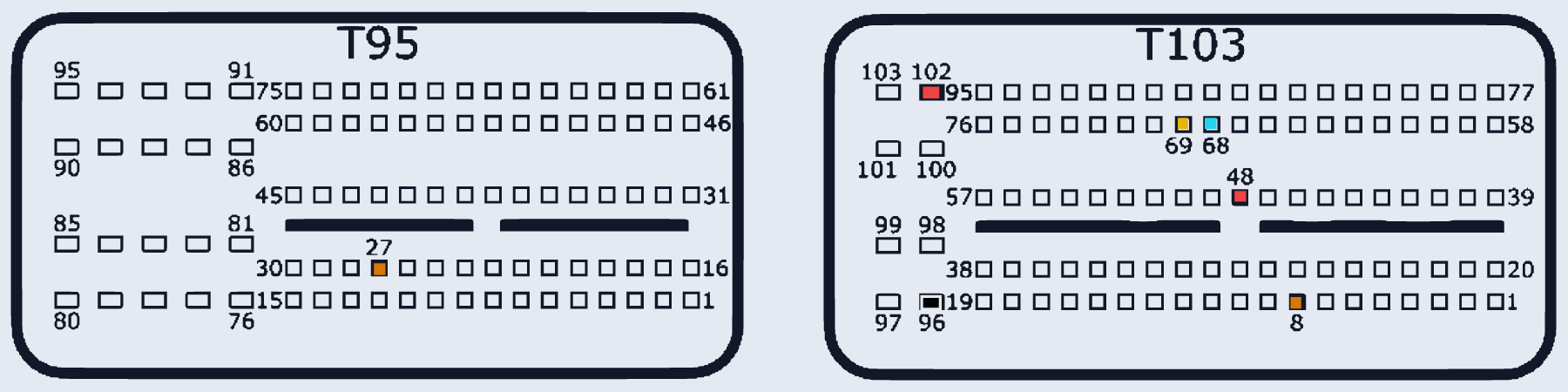

MEDG17_0_TC1797 · MCU TC1797 · разъём T95/T103
Ставился на: Ford
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T103:102, T103:48 | |
| GND (масса) | T103:96 | |
| CAN-Low | T103:68 | |
| CAN-High | T103:69 | |
| GPT (общий/generic) | T103:8, T95:27 |
