Bosch MED9.6/ME(D)9.6.1 (Ferrari/GM)
MED9.6 · разъём T96/T58
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T58:54, T58:56 | |
| GND (масса) | T58:1 | Version 3: GND=T58:2 — тот же физический разъём |
| K-line | T96:47 | |

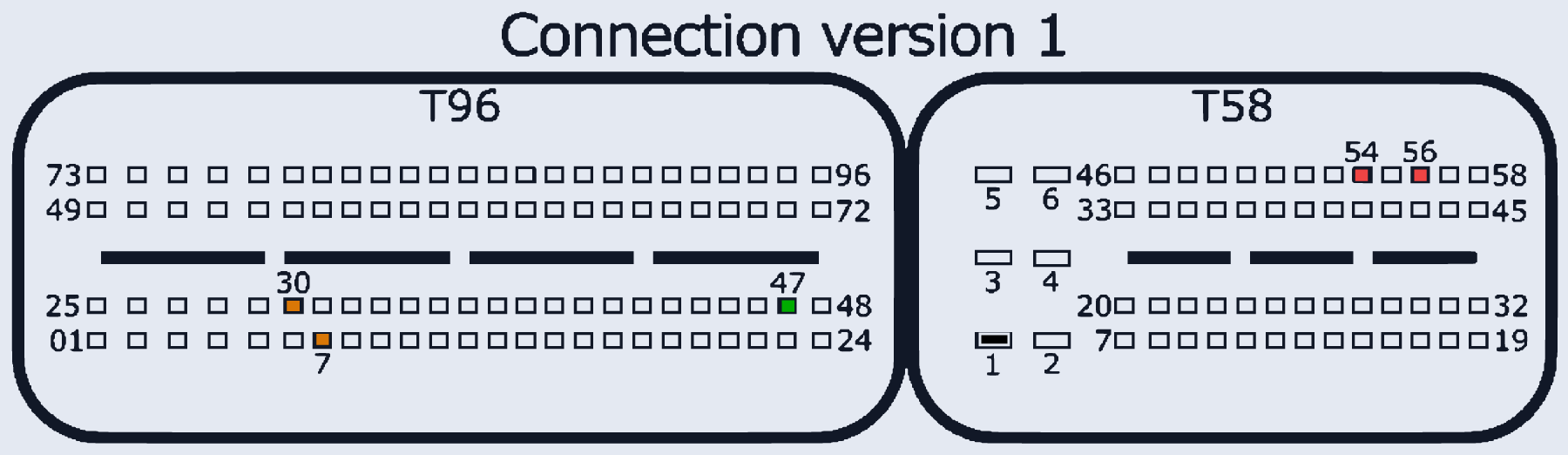

| GPT (общий/generic) | T96:7, T96:30 | Connection version 1 (картинка). Version 2: GPT=T96:7,35. Version 3: GPT=T96:7,9 (и GND=T58:2 вместо T58:1) — тот же физический разъём во всех версиях |
