Bosch MED9.1/MED9.1.1 (VAG 2.0 FSI)
MED9.1 · MCU MPC564/MPC562 · разъём T60/T94
Ставился на: Audi · SEAT · Skoda · Volkswagen
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T94:87, T94:92 | |
| GND (масса) | T94:1 | |
| K-line | T94:86 | |

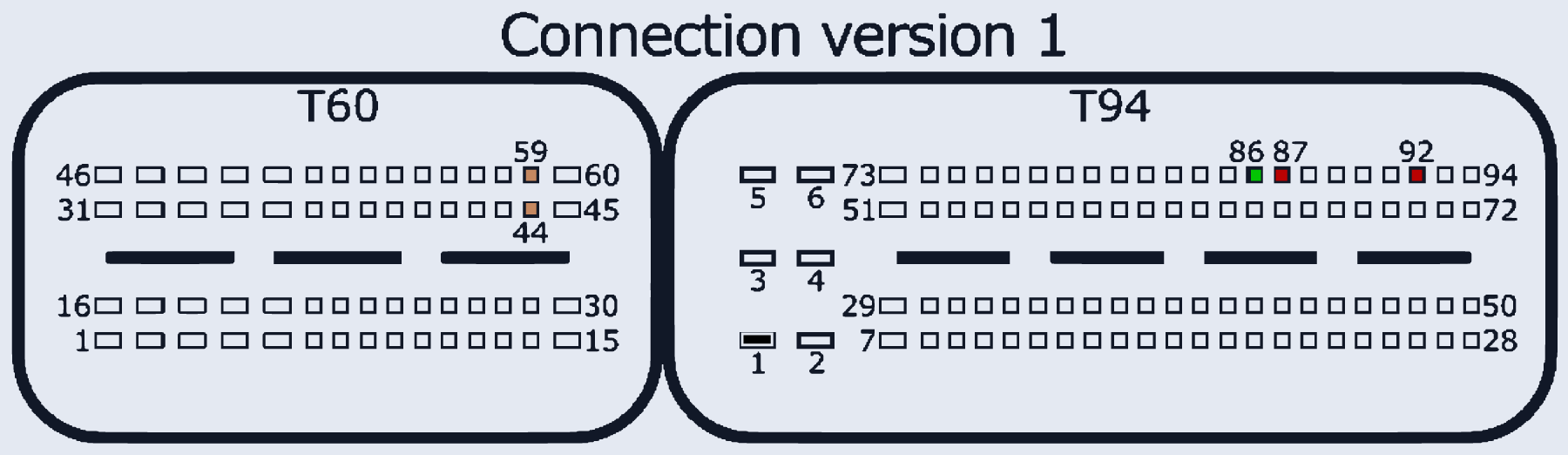

| GPT (общий/generic) | T60:59, T60:44 | Connection version 1 (картинка). Version 2: GPT=T60:59,36. Version 3: GPT=T60:40,T94:42 — тот же физический разъём во всех версиях |
