Bosch MED17.9.9 TC1793 (Jaguar Land Rover)

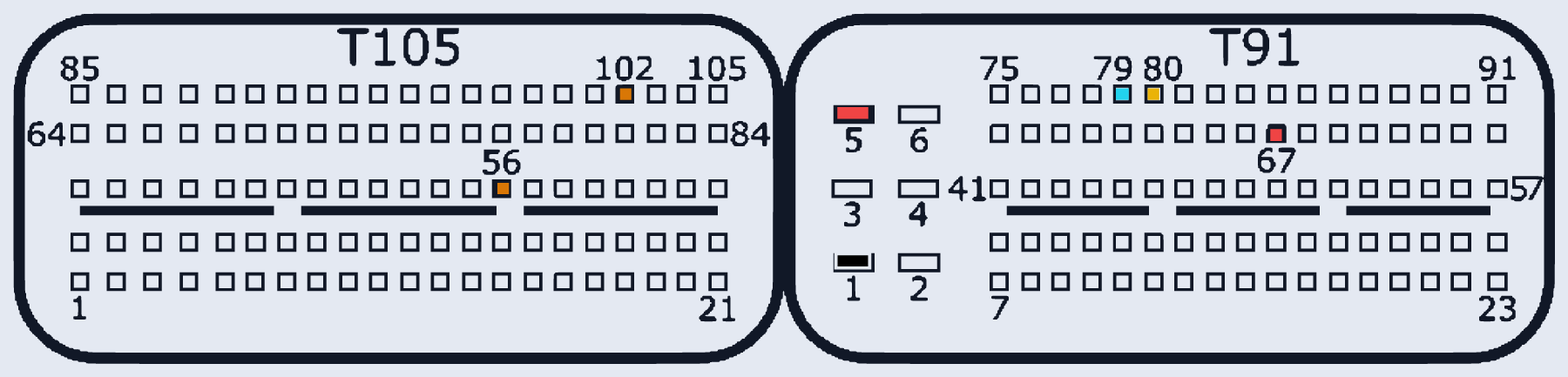

MED17_9_9_TC1793 · MCU TC1793 · разъём T105/T91
Ставился на: Jaguar · Land Rover
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T91:5, T91:67 | |
| GND (масса) | T91:1 | |
| CAN-Low | T91:79 | |
| CAN-High | T91:80 | |
| GPT (общий/generic) | T105:56, T105:102 |
Подключали этот блок по этой схеме?
Если всё сошлось — подтвердите. Когда схему подтвердят 3 человека и не будет сообщений об ошибке, она получит отметку «Проверено». Голосуют зарегистрированные пользователи с подтверждённой почтой.
