Bosch ME(D)17.9.8 TC1767 (Kia/Hyundai)
MED17_9_8_TC1767 · MCU TC1767 · разъём T60/T94
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T94:4, T94:5, T94:29 | |
| GND (масса) | T94:2 | |
| CAN-Low | T94:63 | |
| CAN-High | T94:85 | |

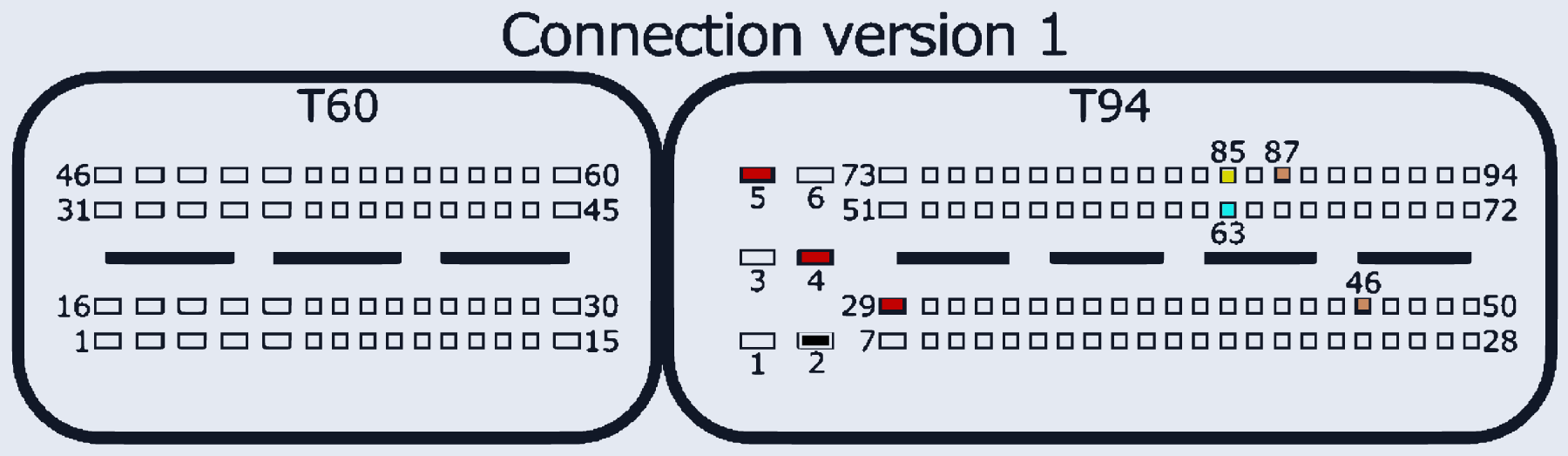

| GPT (общий/generic) | T94:46, T94:87 | Connection version 1 (картинка). Version 2: GPT=T94:46,65. Version 3: GPT=T94:67,87. Version 4: GPT=T94:65,89 — тот же физический разъём во всех 4 версиях, отличается только положение GPT |
