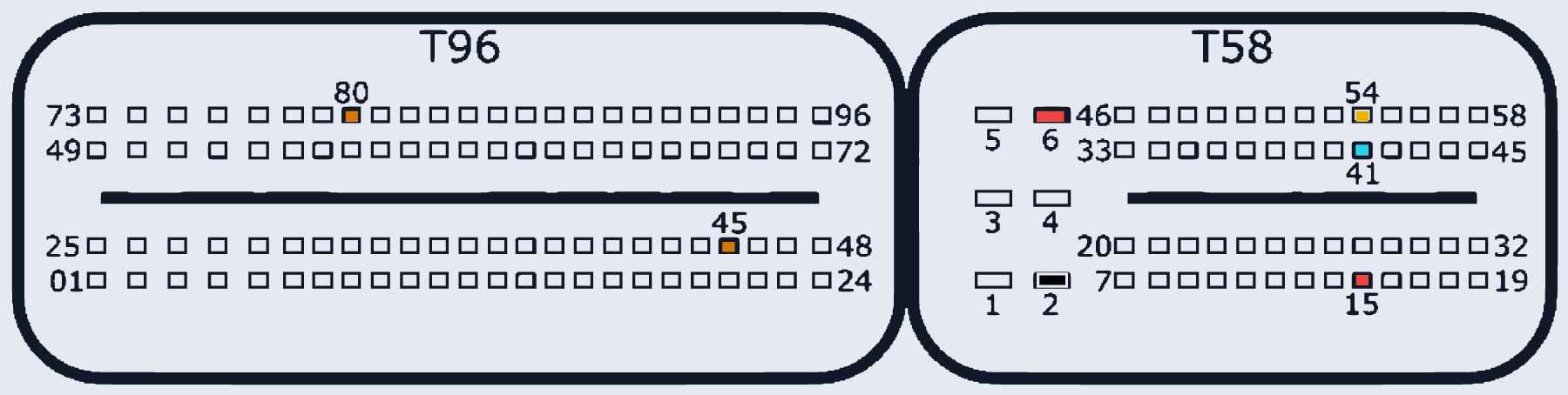

Bosch MED17.9.7 TC1767 (Jaguar Land Rover)
MED17_9_7_TC1767 · MCU TC1767 · разъём T96/T58
Ставился на: Jaguar · Land Rover
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T58:6, T58:15 | |
| GND (масса) | T58:2 | |
| CAN-Low | T58:41 | |
| CAN-High | T58:54 | |
| GPT (общий/generic) | T96:80, T96:45 |
Подключали этот блок по этой схеме?
Если всё сошлось — подтвердите. Когда схему подтвердят 3 человека и не будет сообщений об ошибке, она получит отметку «Проверено». Голосуют зарегистрированные пользователи с подтверждённой почтой.
