Bosch MED17.9.66 TC1793 (Suzuki)

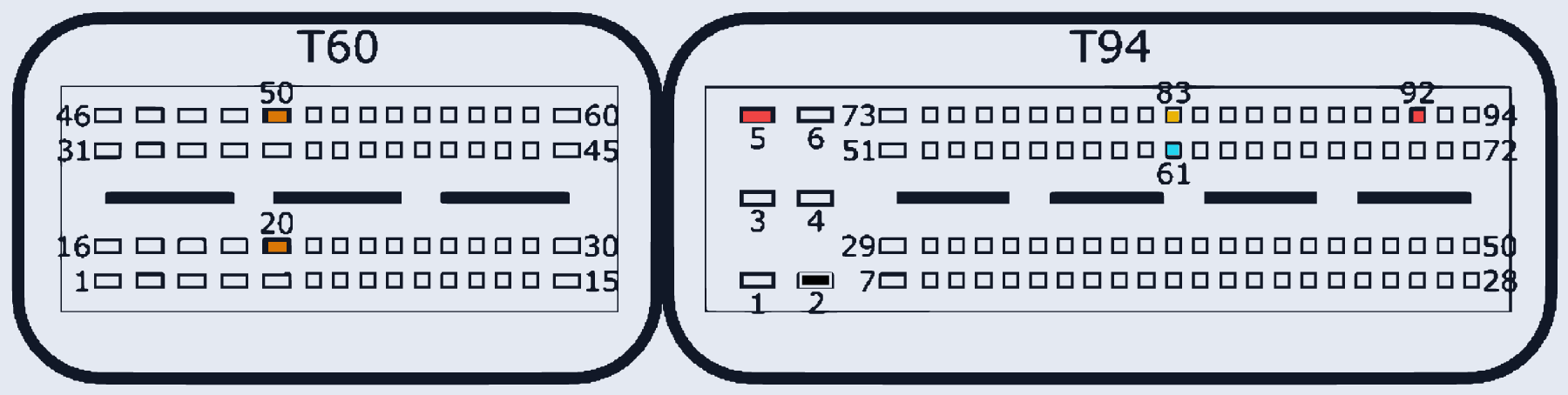

MED17_9_66_TC1793 · MCU TC1793 · разъём T60/T94
Ставился на: Suzuki
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T94:5, T94:92 | |
| GND (масса) | T94:2 | |
| CAN-Low | T94:61 | |
| CAN-High | T94:83 | |
| GPT (общий/generic) | T60:20, T60:50 |
