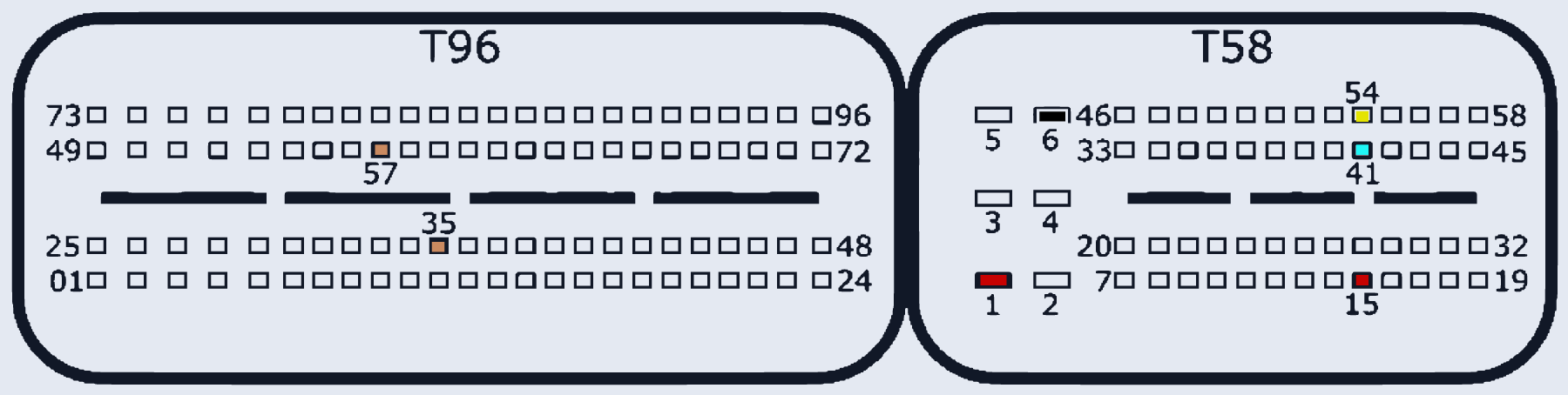

Bosch MED17.9.3 TC1793 (Honda)
MED17_9_3_TC1793 · MCU TC1793 · разъём T96/T58
Ставился на: Honda
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T58:1, T58:15 | |
| GND (масса) | T58:6 | |
| CAN-Low | T58:41 | |
| CAN-High | T58:54 | |
| GPT (общий/generic) | T96:35, T96:57 |
