Bosch MED17.9.32 TC1782 (SsangYong)

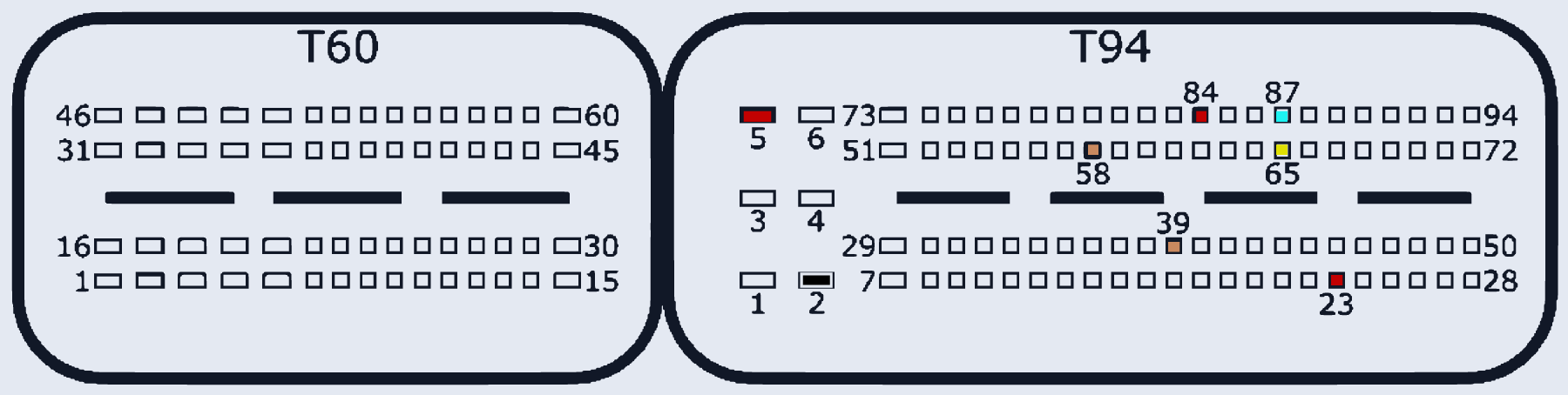

MED17_9_32_TC1782 · MCU TC1782 · разъём T60/T94
Ставился на: SsangYong
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T94:2, T94:23, T94:84 | |
| GND (масса) | T94:2 | |
| CAN-Low | T94:87 | |
| CAN-High | T94:65 | |
| GPT (общий/generic) | T94:39, T94:58 |
Подключали этот блок по этой схеме?
Если всё сошлось — подтвердите. Когда схему подтвердят 3 человека и не будет сообщений об ошибке, она получит отметку «Проверено». Голосуют зарегистрированные пользователи с подтверждённой почтой.
