Bosch MED17.9.30 TC1793 (Kia/Hyundai)
MED17_9_30_TC1793 · MCU TC1793 · разъём T105/T91
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T91:3, T91:50, T91:86 | |
| GND (масса) | T91:1 | |
| CAN-Low | T91:63 | |
| CAN-High | T91:62 | |

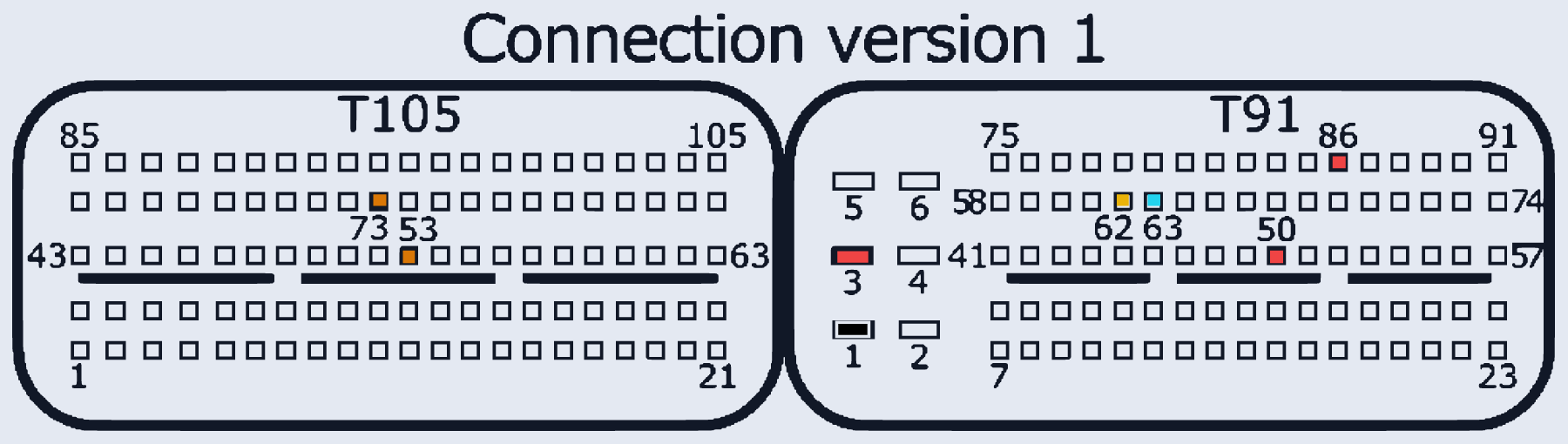

| GPT (общий/generic) | T105:73, T105:53 | Connection version 1 (картинка). Version 2 (тот же физический разъём): GPT=T105:74,13 |
