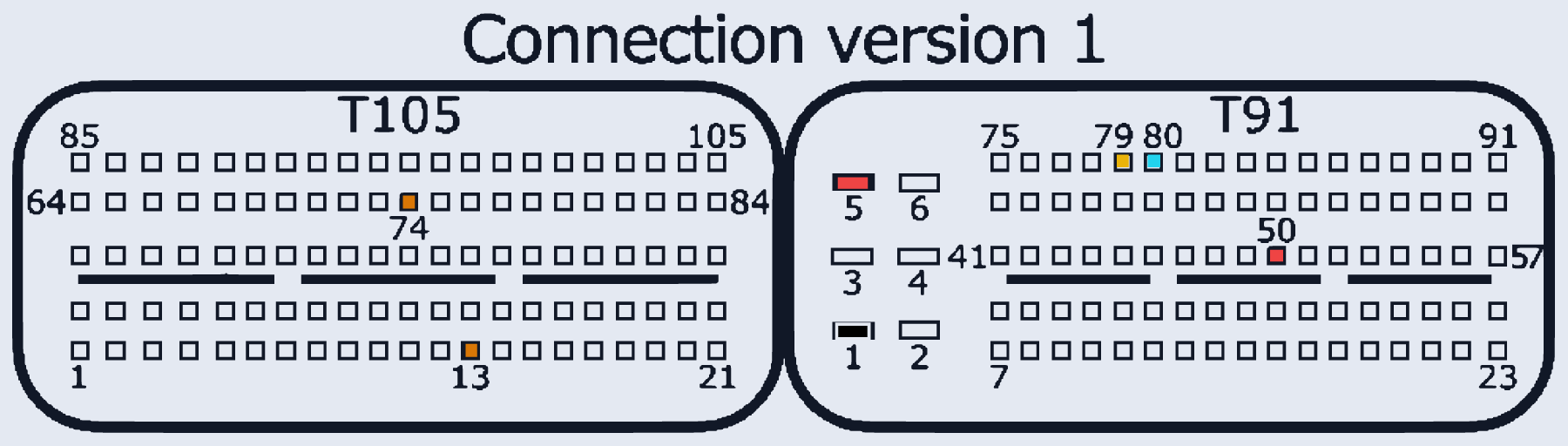

Bosch MED17.8.35 TC1793 (Hongqi)
MED17_8_35_TC1793 · MCU TC1793 · разъём T105/T91
Ставился на: Hongqi
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T91:5, T91:50 | |
| GND (масса) | T91:1 | |
| CAN-Low | T91:80 | |
| CAN-High | T91:79 | |
| GPT (общий/generic) | T105:13, T105:74 |
