⚠ Не проверено — сверьте перед использованием

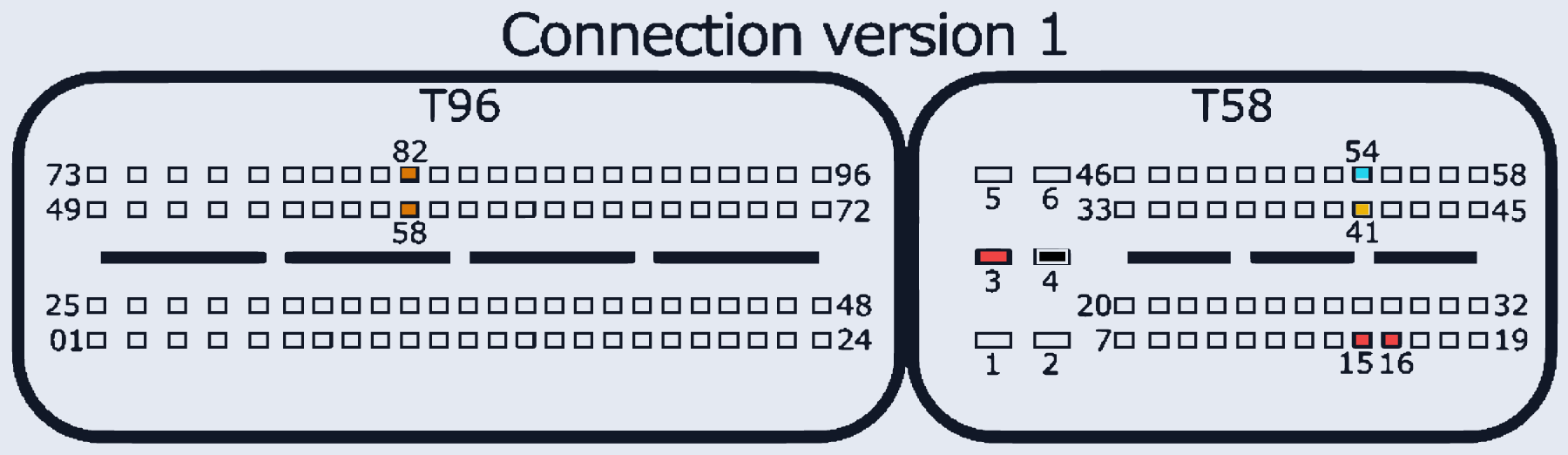

Bosch MED17.7.7 TC1793 (Mercedes-Benz)
MED17_7_7_TC1793 · MCU TC1793 · разъём T96/T58
Ставился на: Mercedes-Benz
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T58:3, T58:15, T58:16 | |
| GND (масса) | T58:4 | |
| CAN-Low | T58:54 | |
| CAN-High | T58:41 | |
| GPT (общий/generic) | T96:58, T96:82 | Connection version 1. Version 2 (тот же физический разъём): GPT на T96:29, T96:58 |
