⚠ Не проверено — сверьте перед использованием
Bosch MED17.7.2 TC1797 (Infiniti/Mercedes-Benz)

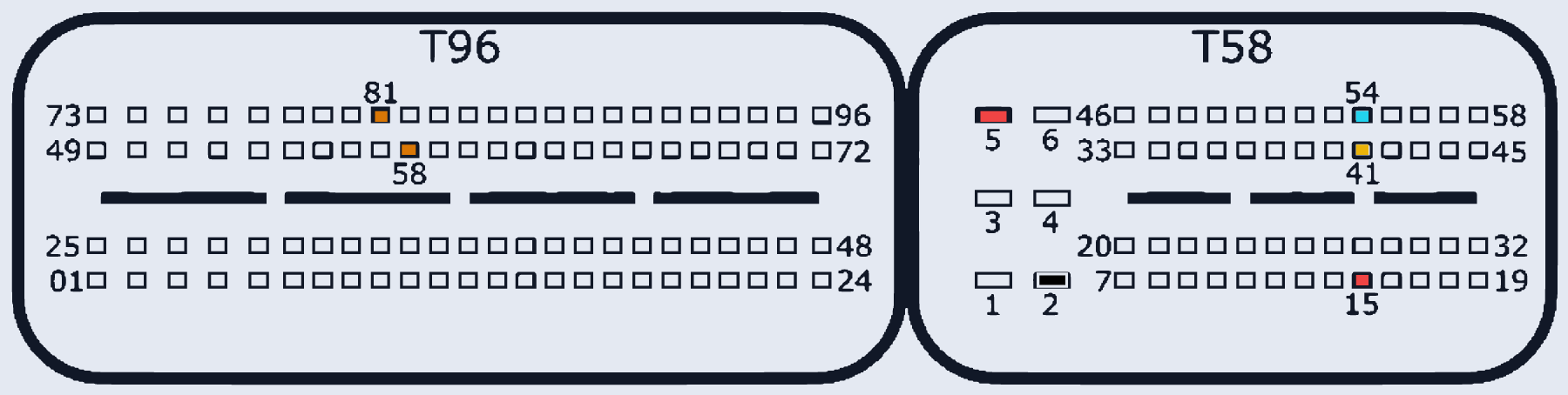

MED17_7_2_TC1797 · MCU TC1797 · разъём T96/T58
Ставился на: Infiniti · Mercedes-Benz
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T58:5, T58:15 | |
| GND (масса) | T58:2 | |
| CAN-Low | T58:54 | |
| CAN-High | T58:41 | |
| GPT (общий/generic) | T96:81, T96:58 |
Подключали этот блок по этой схеме?
Если всё сошлось — подтвердите. Когда схему подтвердят 3 человека и не будет сообщений об ошибке, она получит отметку «Проверено». Голосуют зарегистрированные пользователи с подтверждённой почтой.
