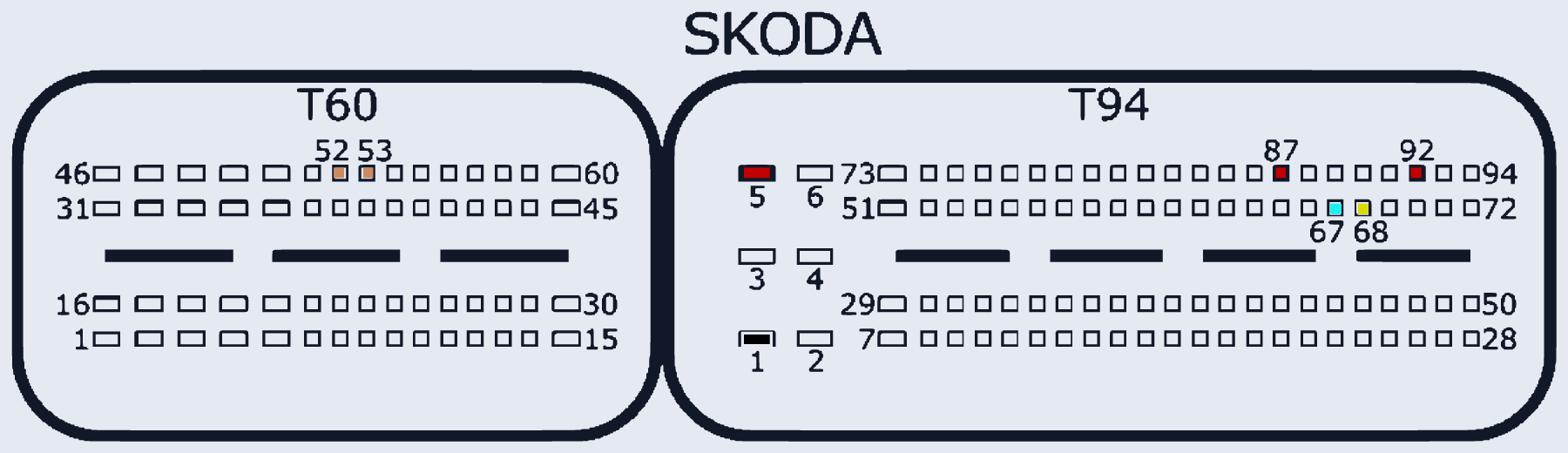

Bosch MED17.5 TC1766 (Skoda)
MED17_5_TC1766_SKODA · MCU TC1766 · разъём T60/T94
Ставился на: Skoda
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T94:5, T94:87, T94:92 | |
| GND (масса) | T94:1 | |
| CAN-Low | T94:67 | |
| CAN-High | T94:68 | |
| GPT (общий/generic) | T60:52, T60:53 |
