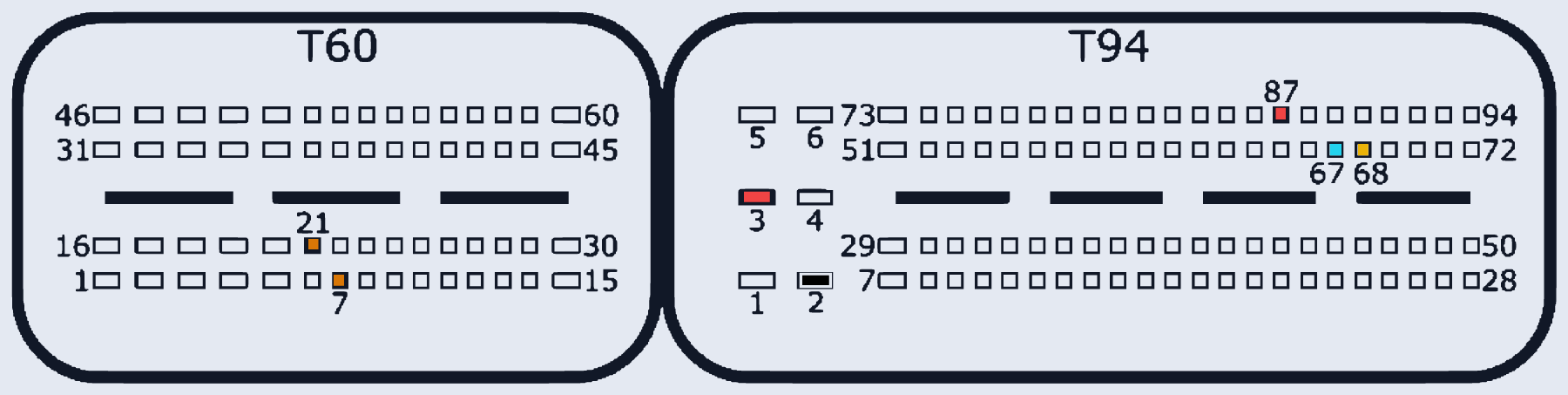

Bosch MED17.5.25 TC1782 (Skoda)
MED17_5_25_TC1782 · MCU TC1782 · разъём T60/T94
Ставился на: Skoda
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T94:3, T94:87 | |
| GND (масса) | T94:2 | |
| CAN-Low | T94:67 | |
| CAN-High | T94:68 | |
| GPT (общий/generic) | T60:21, T60:7 |
