Bosch MED17.5.1 TC1796 (VAG)

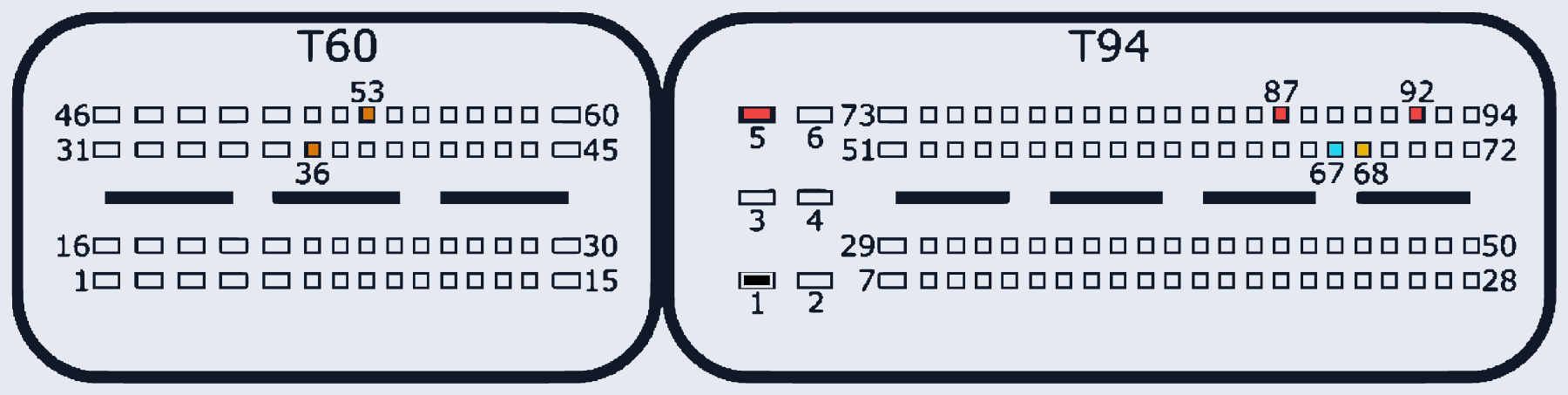

MED17_5_1_TC1796 · MCU TC1796 · разъём T60/T94
Ставился на: Audi · SEAT · Volkswagen
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T94:5, T94:87, T94:92 | |
| GND (масса) | T94:1 | |
| CAN-Low | T94:67 | |
| CAN-High | T94:68 | |
| GPT (общий/generic) | T60:36, T60:53 |
Подключали этот блок по этой схеме?
Если всё сошлось — подтвердите. Когда схему подтвердят 3 человека и не будет сообщений об ошибке, она получит отметку «Проверено». Голосуют зарегистрированные пользователи с подтверждённой почтой.
