⚠ Не проверено — сверьте перед использованием
Bosch MED17.4.4 TC1793 (Citroen)

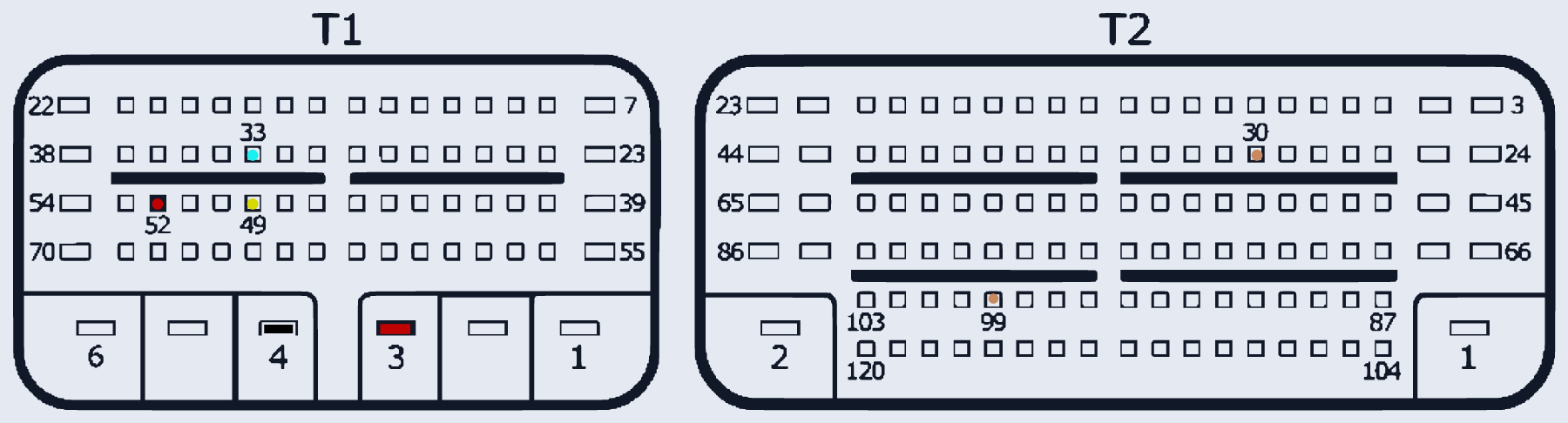

MED17_4_4_TC1793 · MCU TC1793 · разъём T1/T2
Ставился на: Citroen
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T1:52, T1:3 | |
| GND (масса) | T1:4 | |
| CAN-Low | T1:33 | |
| CAN-High | T1:49 | |
| GPT (общий/generic) | T2:99, T2:30 |
Подключали этот блок по этой схеме?
Если всё сошлось — подтвердите. Когда схему подтвердят 3 человека и не будет сообщений об ошибке, она получит отметку «Проверено». Голосуют зарегистрированные пользователи с подтверждённой почтой.
