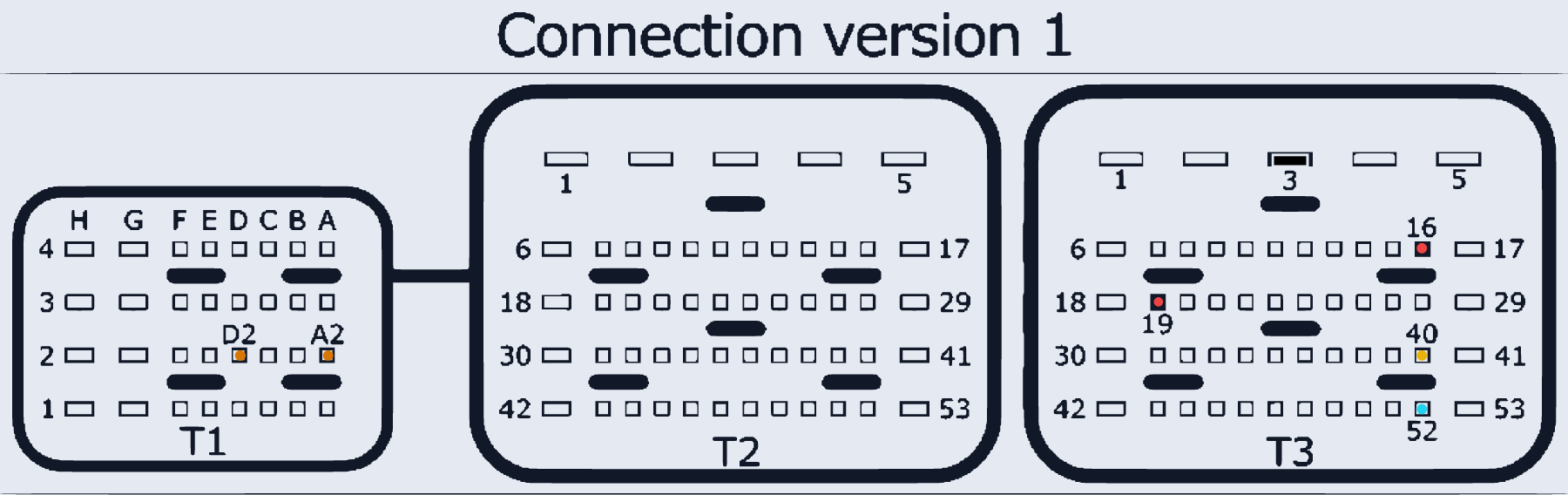

Bosch MED17.2 TC1796 (MINI)
MED17_2_TC1796 · MCU TC1796 · разъём T1/T2/T3
Ставился на: Mini
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T3:16, T3:19 | |
| GND (масса) | T3:3 | |
| CAN-Low | T3:52 | |
| CAN-High | T3:40 | |
| GPT (вариант 1) | T1:A2, T1:D2 | вариант подключения 1 |
| GPT (вариант 2) | T1:A2, T1:B2 | вариант подключения 2 |
