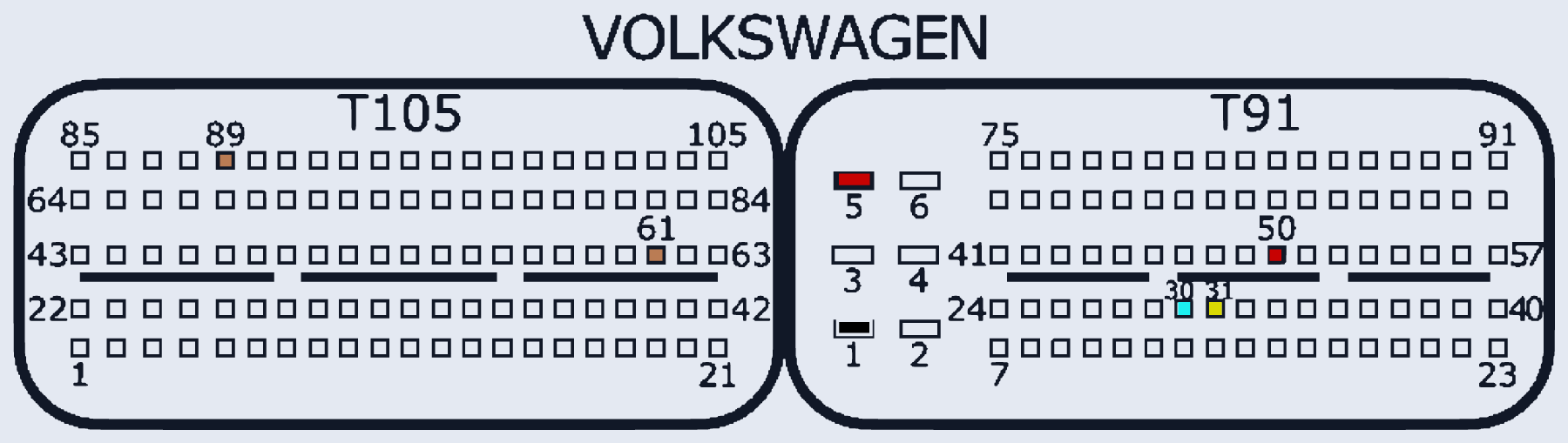

Bosch MED17.1.62 TC1793 (Volkswagen)
MED17_1_62_TC1793_VW · MCU TC1793 · разъём T105/T91
Ставился на: Volkswagen
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T91:5, T91:50 | |
| GND (масса) | T91:1 | |
| CAN-Low | T91:30 | |
| CAN-High | T91:31 | |
| GPT (общий/generic) | T105:61, T105:89 |
Подключали этот блок по этой схеме?
Если всё сошлось — подтвердите. Когда схему подтвердят 3 человека и не будет сообщений об ошибке, она получит отметку «Проверено». Голосуют зарегистрированные пользователи с подтверждённой почтой.
