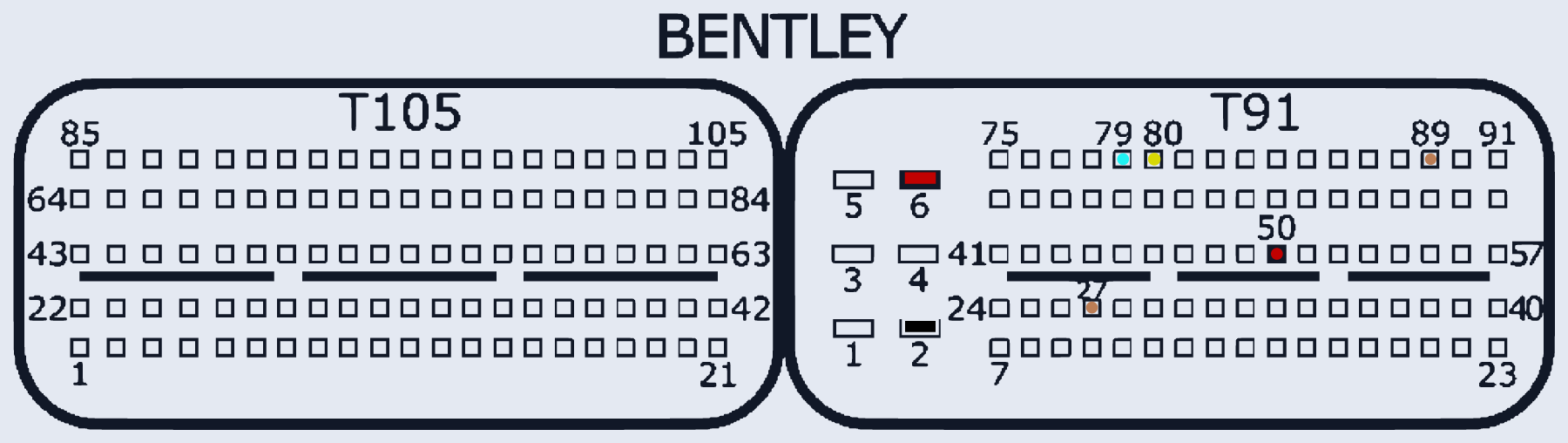

Bosch MED17.1.62 TC1793 (Bentley)
MED17_1_62_TC1793_BENTLEY · MCU TC1793 · разъём T105/T91
Ставился на: Bentley
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T91:6, T91:50 | |
| GND (масса) | T91:2 | |
| CAN-Low | T91:79 | |
| CAN-High | T91:80 | |
| GPT (общий/generic) | T91:27, T91:89 | В таблице PCMflash GPT указан как T105:27, 89, а на рисунке оранжевые пины стоят на разъёме T91 (27 и 89). Противоречие в самом источнике — перед подключением прозвонить. |
Подключали этот блок по этой схеме?
Если всё сошлось — подтвердите. Когда схему подтвердят 3 человека и не будет сообщений об ошибке, она получит отметку «Проверено». Голосуют зарегистрированные пользователи с подтверждённой почтой.
