Bosch MED17.1.61 TC1793 (VAG)
MED17_1_61_TC1793 · MCU TC1793 · разъём T105/T91
Ставился на: Audi · Skoda · Volkswagen

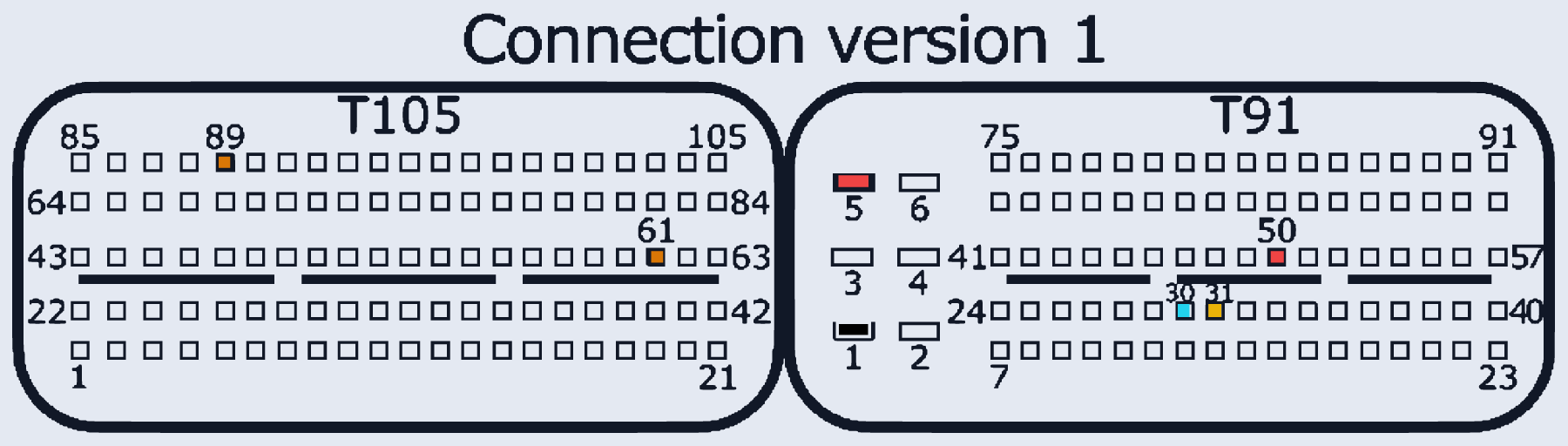

| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T91:5, T91:50 | |
| GND (масса) | T91:1 | |
| CAN-Low (вариант 1) | T91:30 | вариант подключения 1 |
| CAN-High (вариант 1) | T91:31 | вариант подключения 1 |
| GPT (вариант 1) | T105:61, T105:89 | вариант подключения 1 |
| CAN-Low (вариант 2) | T91:79 | вариант подключения 2 |
| CAN-High (вариант 2) | T91:80 | вариант подключения 2 |
| GPT (вариант 2) | T105:68, T105:89 | вариант подключения 2 |
