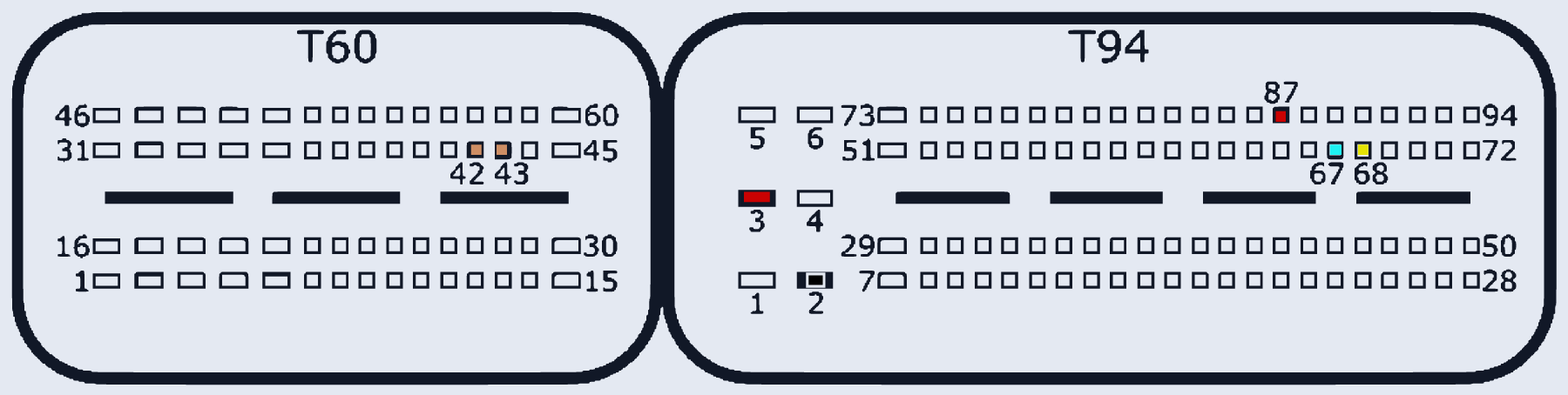

Bosch MED17.1.27 TC1793 (VAG)
MED17_1_27_TC1793 · MCU TC1793 · разъём T60/T94
Ставился на: Audi · Skoda · Volkswagen
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T94:3, T94:87 | |
| GND (масса) | T94:2 | |
| CAN-Low | T94:67 | |
| CAN-High | T94:68 | |
| GPT (общий/generic) | T60:42, T60:43 |
