Bosch MED17.1.21 TC1793 (VAG)
MED17_1_21_TC1793 · MCU TC1793 · разъём T60/T94
Ставился на: Audi · Skoda · Volkswagen
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T94:5, T94:87 | |
| GND (масса) | T94:1 | |
| CAN-Low | T94:67 | |
| CAN-High | T94:68 | |

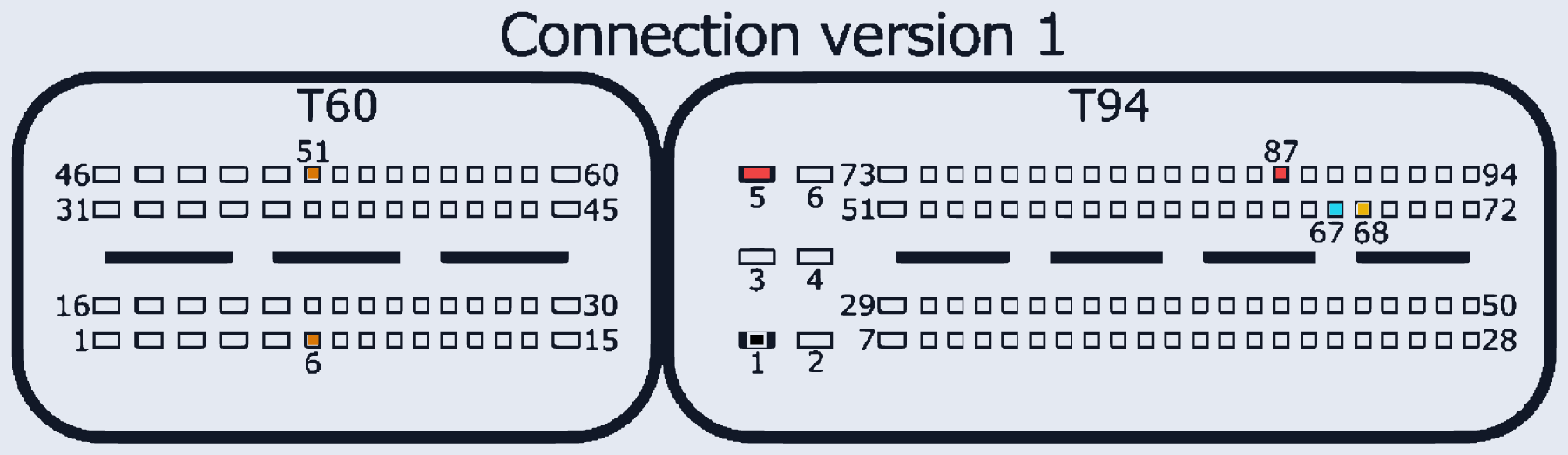

| GPT (вариант 1) | T60:51, T60:6 | вариант подключения 1 |
| GPT (вариант 2) | T60:51, T60:21 | вариант подключения 2 |
Подключали этот блок по этой схеме?
Если всё сошлось — подтвердите. Когда схему подтвердят 3 человека и не будет сообщений об ошибке, она получит отметку «Проверено». Голосуют зарегистрированные пользователи с подтверждённой почтой.
