Bosch MED17.1.11 TC1797 (Porsche)

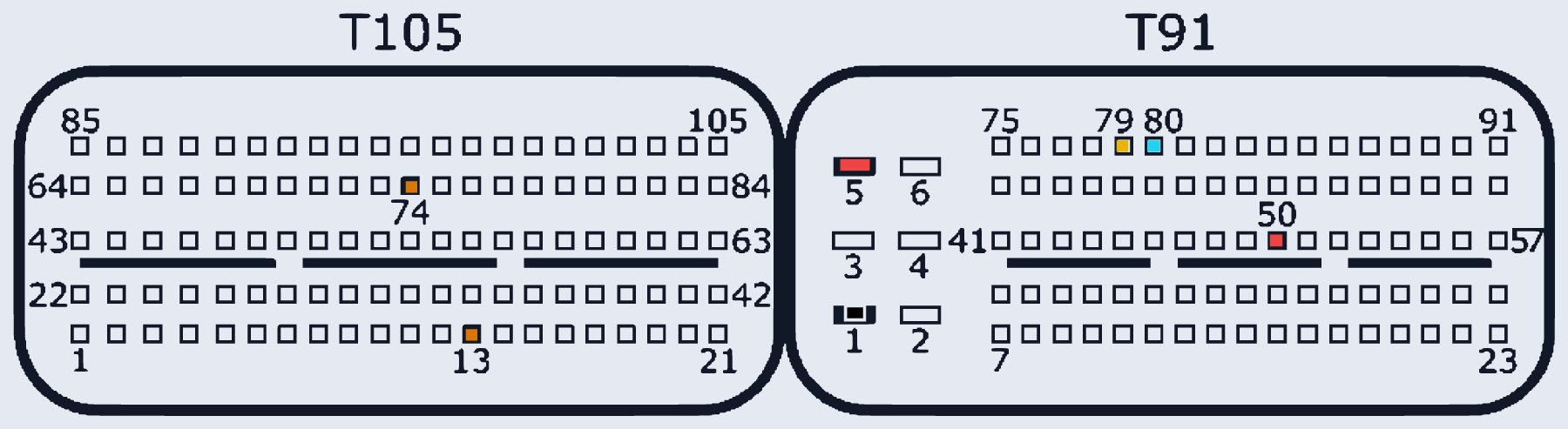

MED17_1_11_TC1797 · MCU TC1797 · разъём T105/T91
Ставился на: Porsche
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T91:5, T91:50 | |
| GND (масса) | T91:1 | |
| CAN-Low | T91:80 | |
| CAN-High | T91:79 | |
| GPT (общий/generic) | T105:74, T105:13 |
