Bosch MED17.0.1 TC1767 (Ford)

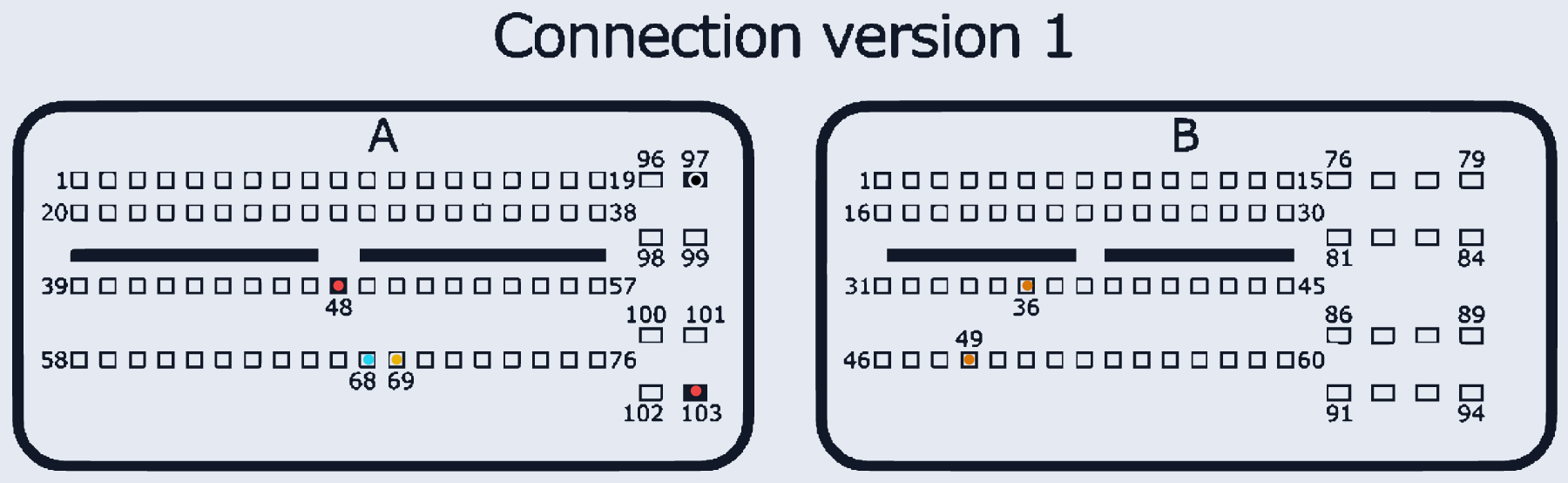

MED17_0_1_TC1767 · MCU TC1767 · разъём A/B
Ставился на: Ford
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | A:48, A:103 | |
| GND (масса) | A:97 | |
| CAN-Low | A:68 | |
| CAN-High | A:69 | |
| GPT (вариант 1) | B:36, B:49 | вариант подключения 1 |
| GPT (вариант 2) | B:36, B:48 | вариант подключения 2 |
