ME(D)17.9.8 TC1767

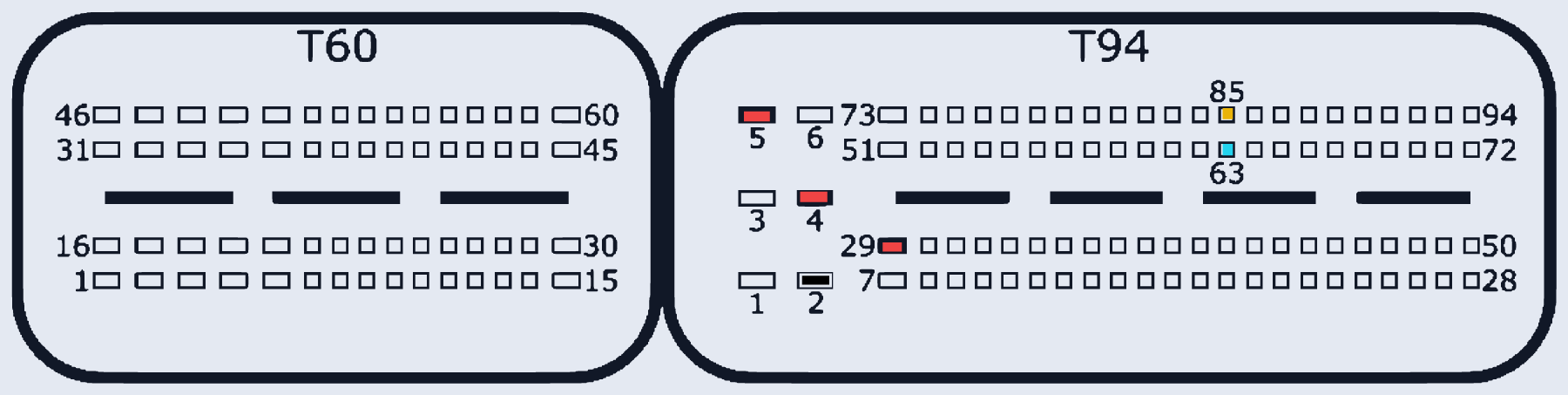

MED17.9.8_TC1767 · разъём T94
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T94:4, T94:5, T94:29 | |
| GND (масса) | T94:2 | |
| CAN-Low | T94:63 | |
| CAN-High | T94:85 |
Подключали этот блок по этой схеме?
Если всё сошлось — подтвердите. Когда схему подтвердят 3 человека и не будет сообщений об ошибке, она получит отметку «Проверено». Голосуют зарегистрированные пользователи с подтверждённой почтой.
