Bosch ME9.7 (Mercedes-Benz)

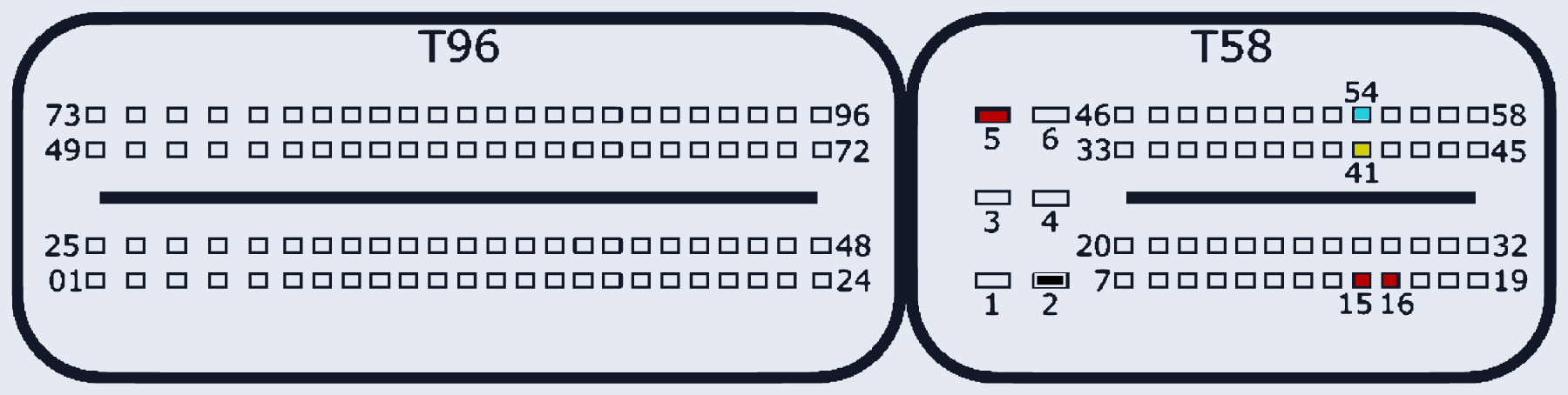

ME9.7 · MCU MPC563 (не подтверждено) · разъём T96
Ставился на: Mercedes-Benz
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T58:5, T58:15, T58:16 | |
| GND (масса) | T58:2 | |
| CAN-Low | T58:54 | |
| CAN-High | T58:41 |
Подключали этот блок по этой схеме?
Если всё сошлось — подтвердите. Когда схему подтвердят 3 человека и не будет сообщений об ошибке, она получит отметку «Проверено». Голосуют зарегистрированные пользователи с подтверждённой почтой.
