Bosch ME9.6 (Cadillac/Saab)

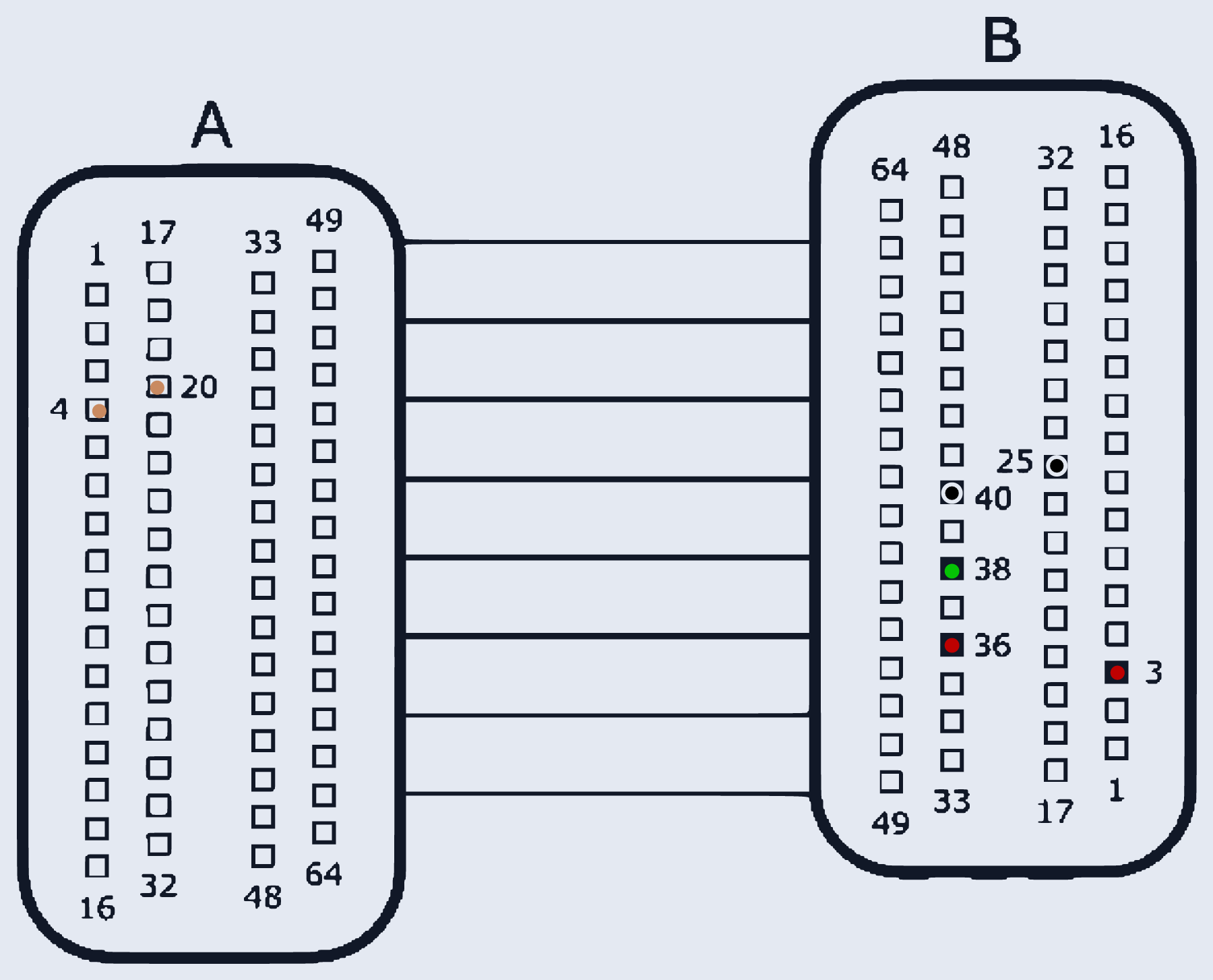

ME9.6 · разъём A/B
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | B:3, B:36 | |
| GND (масса) | B:25, B:40 | |
| K-line | B:38 | Требуется включить опцию "Уменьшить скорость обменов" (Reduced transfer rate) в настройках программы прошивки |
| GPT (общий/generic) | A:4, A:20 | Требуется включить опцию "Уменьшить скорость обменов" (Reduced transfer rate) в настройках программы прошивки |
Подключали этот блок по этой схеме?
Если всё сошлось — подтвердите. Когда схему подтвердят 3 человека и не будет сообщений об ошибке, она получит отметку «Проверено». Голосуют зарегистрированные пользователи с подтверждённой почтой.
