Bosch ME9.0 (Volvo)
ME9.0 · разъём T96/T58
Ставился на: Volvo
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T58:15, T58:16 | |
| GND (масса) | T58:2 | |
| K-line | T96:47 | |

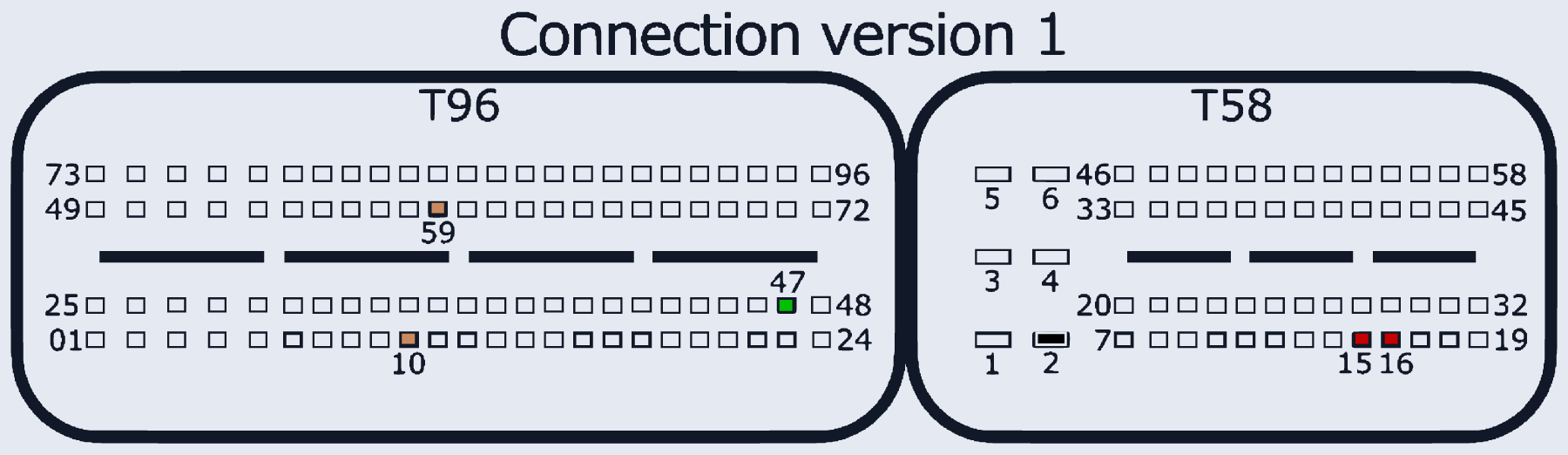

| GPT (общий/generic) | T96:59, T96:10 | Connection version 1 (картинка). Version 2: GPT=T96:59,53. Version 3: GPT=T96:59,77 — тот же физический разъём во всех версиях |
Подключали этот блок по этой схеме?
Если всё сошлось — подтвердите. Когда схему подтвердят 3 человека и не будет сообщений об ошибке, она получит отметку «Проверено». Голосуют зарегистрированные пользователи с подтверждённой почтой.
