Bosch ME7.9.20 (Nissan)

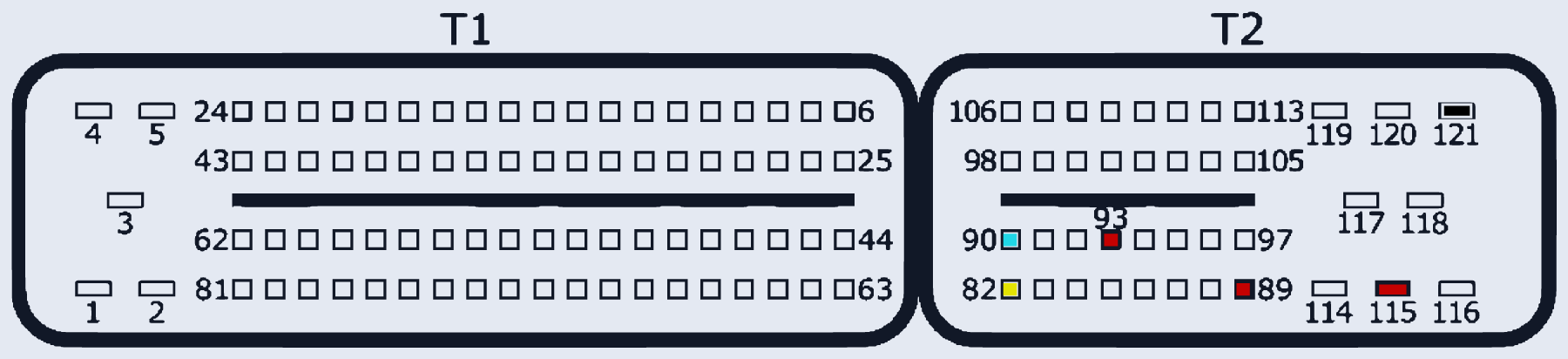

ME7_9_20 · разъём T1/T2
Ставился на: Nissan
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T2:89, T2:93, T2:115 | |
| GND (масса) | T2:121 | |
| CAN-Low | T2:90 | |
| CAN-High | T2:82 |
