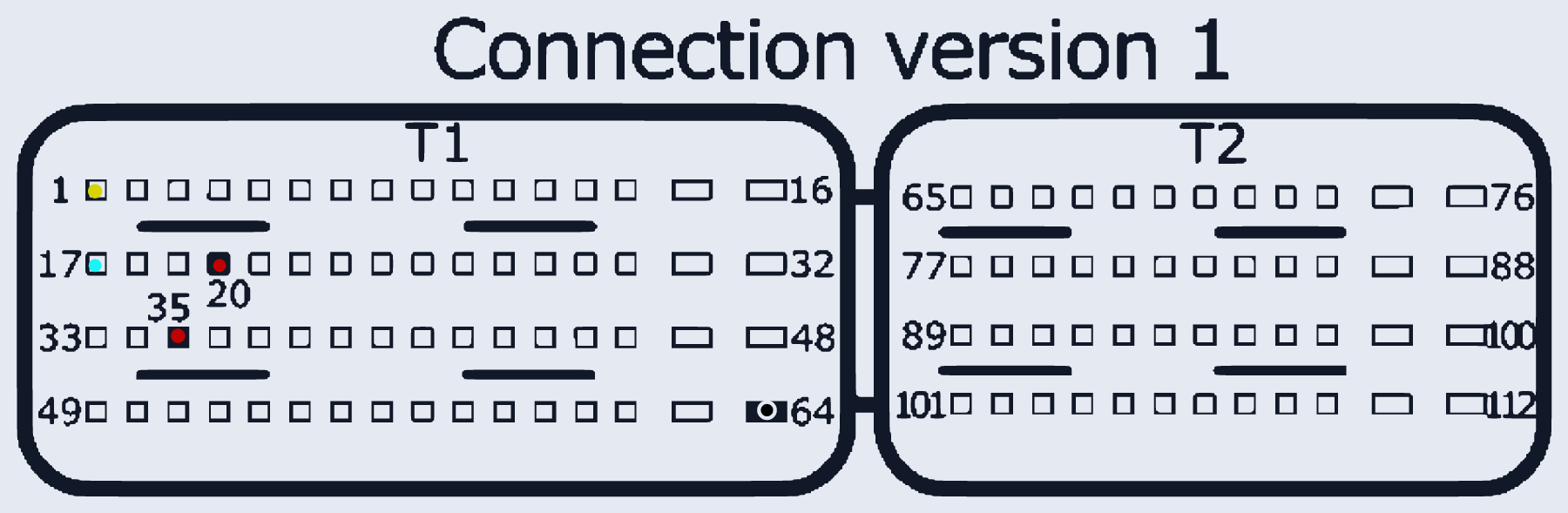

Bosch ME17/ME17U6 (ME17.8.8/ME17.8.8.1/ME17U6, вариант подключения 1)
ME17_ME17U6_V1 · разъём T1/T2
Ставился на: Chery · Chevrolet · GAC · Geely · Great Wall · Lifan
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T1:20, T1:35 | |
| GND (масса) | T1:64 | |
| CAN-Low | T1:17 | |
| CAN-High | T1:1 |
Подключали этот блок по этой схеме?
Если всё сошлось — подтвердите. Когда схему подтвердят 3 человека и не будет сообщений об ошибке, она получит отметку «Проверено». Голосуют зарегистрированные пользователи с подтверждённой почтой.
