Bosch ME17.9.74 TC1762 (Polaris)

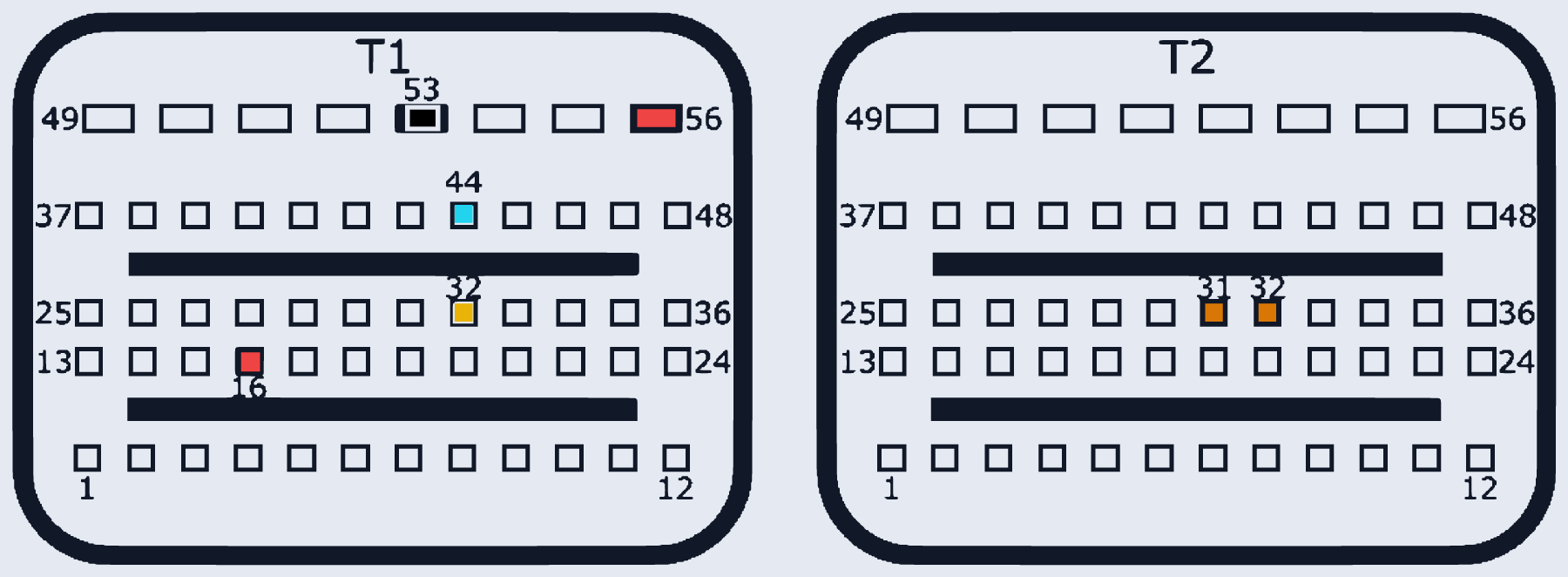

ME17_9_74_TC1762 · MCU TC1762 · разъём T1/T2
Ставился на: Polaris
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T1:56, T1:16 | |
| GND (масса) | T1:53 | |
| CAN-Low | T1:44 | |
| CAN-High | T1:32 | |
| GPT (общий/generic) | T2:32, T2:31 |
Подключали этот блок по этой схеме?
Если всё сошлось — подтвердите. Когда схему подтвердят 3 человека и не будет сообщений об ошибке, она получит отметку «Проверено». Голосуют зарегистрированные пользователи с подтверждённой почтой.
