Bosch ME17.9.71 TC1724 (Niva/UAZ)

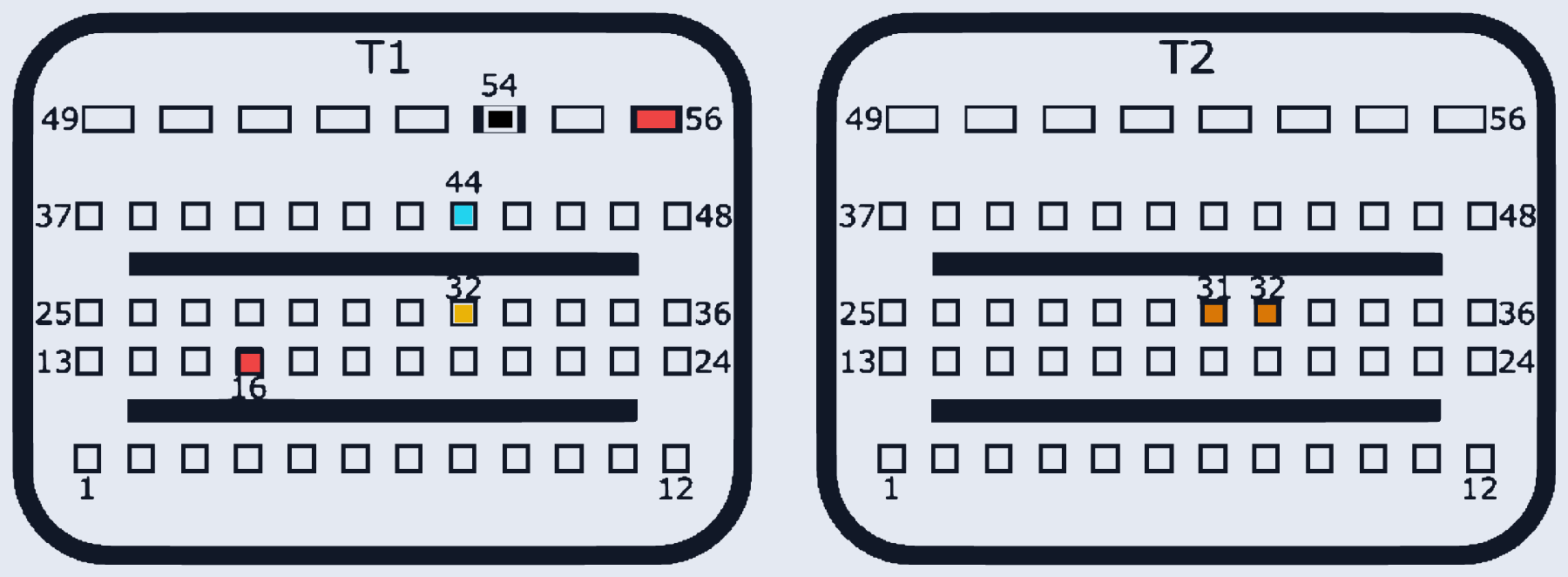

ME17_9_71_TC1724 · MCU TC1724 · разъём T1/T2
Ставился на: Lada: Niva · Niva · UAZ: Bukhanka, Hunter, Patriot
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T1:56, T1:16 | |
| GND (масса) | T1:54 | |
| CAN-Low | T1:44 | |
| CAN-High | T1:32 | |
| GPT (общий/generic) | T2:31, T2:32 |
