Bosch ME17.9.71 TC1724 (Lada Niva)

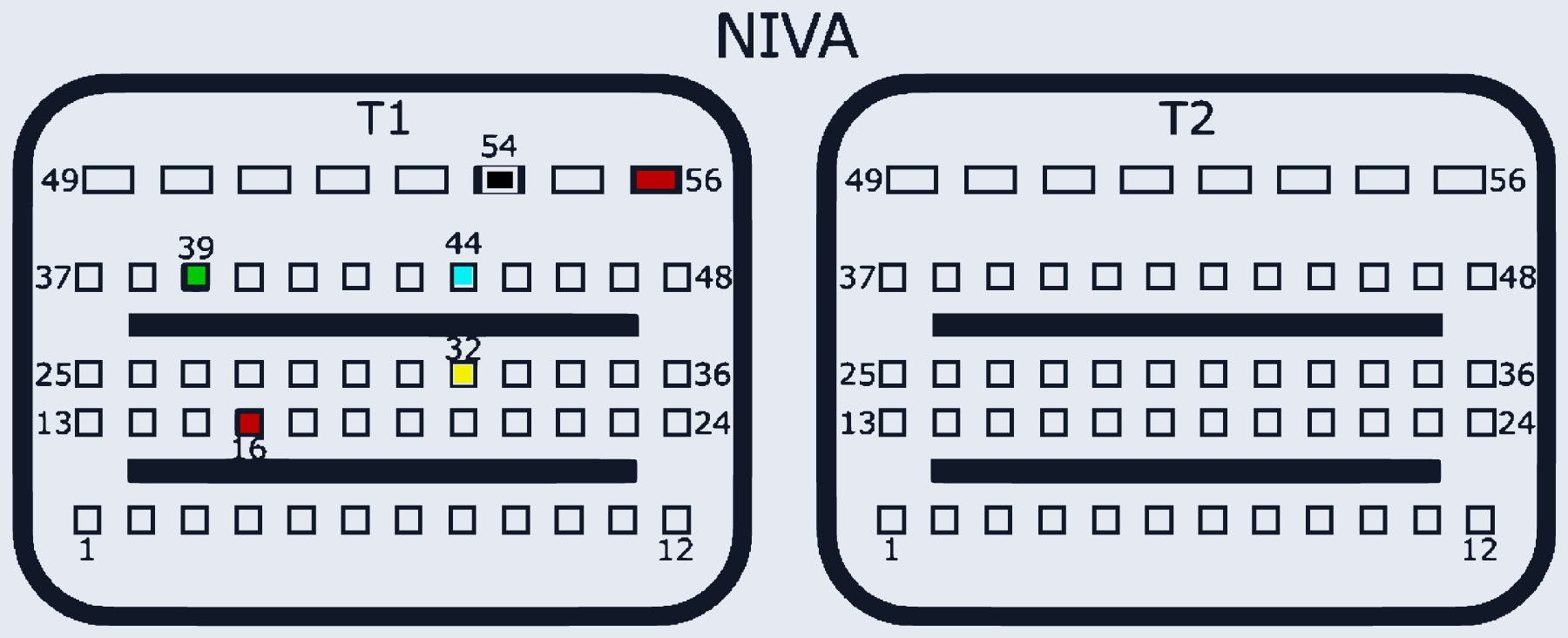

ME17_9_71_NIVA · MCU TC1724 · разъём T1
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T1:56, T1:16 | |
| GND (масса) | T1:54 | |
| K-Line | T1:39 | |
| CAN-Low | T1:44 | |
| CAN-High | T1:32 |
