Bosch ME17.9.6 TC1767 (Suzuki)

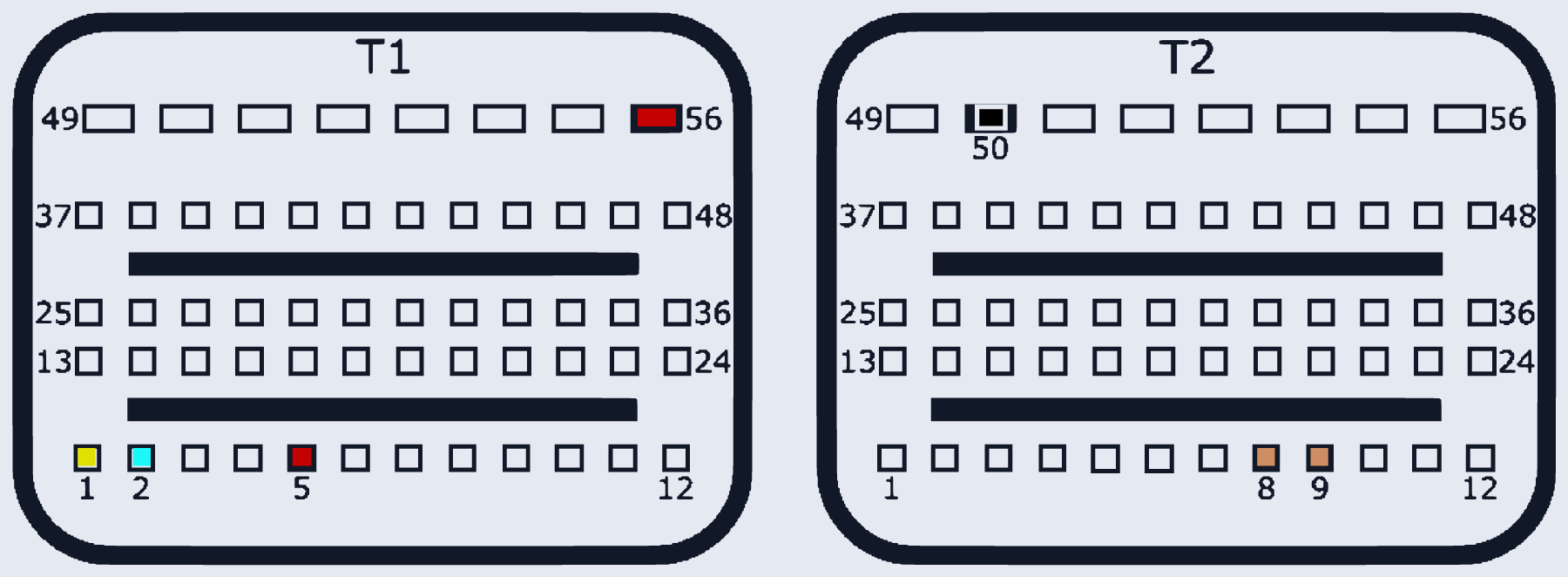

ME17_9_6_TC1767 · MCU TC1767 · разъём T1/T2
Ставился на: Suzuki
| Сигнал | Пин | Примечание |
|---|---|---|
| KL30 +12 (Vbatt) | T1:56, T1:5 | |
| GND (масса) | T2:50 | |
| CAN-Low | T1:2 | |
| CAN-High | T1:1 | |
| GPT (общий/generic) | T2:8, T2:9 |
